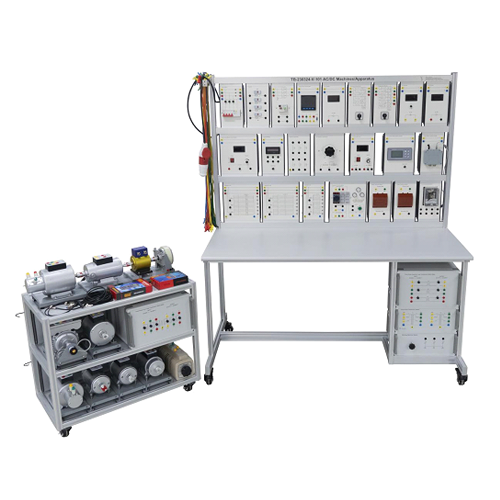

TB-230324-V-101 Máquinas CA/CC, Aparelhos, Equipamento Escolar, Formação, Bancada de Laboratório Educativo, Equipamento para Formação Elétrica1 Introdução ao equipamento
1.1 Visão geral
Este dispositivo de treino inclui diversos motores de indução e componentes de controlo industrial.
Através de experiências relevantes, os alunos podem familiarizar-se com as características dos motores CA, motores CC e transformadores, e dominar os seus princípios e métodos de controlo.
1.2 Características
(1) A plataforma de treino adota uma estrutura de coluna com perfil de alumínio. Possui pés ajustáveis na base, e a altura pode ser ajustada individualmente de acordo com as condições do solo.
(2) Vários tipos de motores estão totalmente configurados e podem ser utilizados em combinação.
(3) A combinação de software e hardware permite a realização de formação prática para uma variedade de disciplinas.
(4) A plataforma de formação possui um bom sistema de proteção de segurança.
2 Parâmetros técnicos
Potência de entrada: trifásico de cinco fios 380V±10% 50Hz
Dimensões totais: 1640mm x 850mm x 1900mm
Capacidade total da máquina: <2KVA
Peso: <100kg
Temperatura ambiente: -10℃～+40℃
Humidade relativa: <85% (25℃)
3 Composição do produto
3.1 Mesa de formação
3.2 Módulos de suporte
(1) Módulo transformador
(2) Transmissor de binário e velocidade, módulo magnético de travão a pó
(3) Módulo regulador automático de tensão trifásico
3.3 Lista de configuração do equipamento
(1) 1 caixa de suspensão segura
(2) 1 caixa de suspensão para carga indutiva
(3) 1 caixa de suspensão para protetor do motor
(4) 1 caixa de suspensão para carga resistiva
(5) 1 caixa de suspensão para disjuntor diferencial residual
(6) 1 caixa de suspensão para instrumento LCD multifunções trifásico com visor digital
(7) 1 caixa de suspensão para Transmissor deslizante 1K/300W
(8)2 caixas de suspensão para transmissor deslizante 3K/50W
(9)1 caixa de suspensão para interruptor de reversão
(10)3 caixas de suspensão para amperímetro CA
(11)2 caixas de suspensão para voltímetro CA
(12)1 caixa de suspensão para resistência de arranque 0-50Ω/100W - reóstato deslizante
(13)1 caixa de suspensão para controlador de visor digital inteligente de dois canais
(14)1 caixa de suspensão para módulo de aquisição de binário e velocidade
(15)1 caixa de suspensão para interruptor de quatro pólos
(16)1 caixa de suspensão para condensador de compensação de potência reativa
(17)1 caixa de suspensão para interruptor de arranque estrela-triângulo
(18)1 caixa de suspensão para controlador de travagem
(19)2 caixas de suspensão para amperímetro CC
(20)2 caixas de suspensão para voltímetro CC
(21)1 caixa de suspensão para módulo de controlo de velocidade CC PWM
(22)1 caixa de suspensão para módulo de tacómetro
(23)1 caixa de suspensão para carga capacitiva
(24)Suspensão para resistência de arranque Caixa
(25) Caixa suspensa da fonte de alimentação de excitação
(26) 2 módulos de transformador de tensão
(27) 1 módulo de verificação da sequência de fases
(28) 1 módulo de relé de sequência de fases
(29) Módulo do motor
① Motor monofásico com condensador;
② Motor assíncrono trifásico CA de gaiola de esquilo;
③ Gerador síncrono trifásico CA de excitação
④ Motor trifásico CA com bobinas;
⑤ Motor de corrente contínua em série (gerador);
⑥ Motor de corrente contínua em derivação (gerador);
⑦ Motor CC com excitação composta (gerador);
⑧ Motor CC com excitação independente (gerador)
4 Lista de Experiências
Experiências com Dispositivos e Equipamentos CA:
1.º Teste de características do transformador monofásico de dois enrolamentos: teste de polaridade, teste de circuito aberto.
2.º Regulação de tensão e eficiência do transformador.
3.º Conversão do transformador de dois enrolamentos num autotransformador.
4.º Os transformadores monofásicos operam em paralelo.
5.º Transformadores trifásicos e grupos de transformadores trifásicos.
6. Ligação delta aberta ou V-V do transformador.
7. Ligação Scott ou T-T de dois transformadores monofásicos.
8.º Os transformadores trifásicos ou grupos trifásicos operam em paralelo.
Experiências de mecânica CC:
1. Familiarização com equipamentos de conversão de energia eletromecânica.
2. Características do gerador CC shunt.
3. Características dos geradores CC série.
4. Características do gerador de corrente contínua de excitação composta.
5. Características do motor CC série.
Experiências de máquinas CA:
1. Motor de indução de rotor bobinado (utilizando alimentação trifásica).
2. Motor de indução de gaiola de esquilo (utilizando alimentação trifásica).
3.º Motor síncrono.
4. Motor CC série.
5. Curva de saturação em circuito aberto do alternador.
6. Características externas do alternador trifásico.
7. Funcionamento síncrono e em paralelo de alternadores trifásicos.
