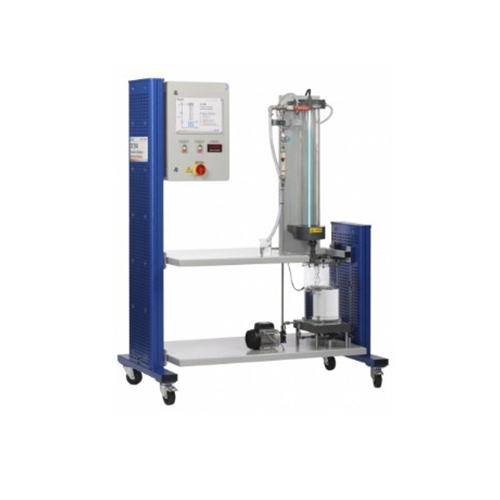

CE 584 Equipamento Didático de Oxidação Avançada, Equipamento para Educação Profissional, Equipamento para Laboratório de Mecânica dos Fluidos

1. Descrição
No tratamento de águas, os processos de oxidação são utilizados para remover substâncias orgânicas não biodegradáveis. Se a oxidação for realizada por radicais hidroxilo (radicais OH), designa-se por “oxidação avançada”. Um método comum para a formação de radicais hidroxilo é a irradiação de peróxido de hidrogénio com luz UV. A disciplina CE 584 demonstra este processo utilizando um reator de película descendente descontínua.
O reator de película descendente consiste num tubo transparente aberto na parte inferior. Na parte superior do tubo, existe um canal circular. Utilizando uma bomba, a água bruta enriquecida com peróxido de hidrogénio é transportada de um tanque para o canal. A partir daí, a água flui como uma fina película descendente ao longo da parede interna do tubo, regressando ao tanque. Isto cria um circuito fechado de água. No centro do tubo, existe uma lâmpada UV. Através da irradiação da água bruta descendente com luz UV, formam-se radicais hidroxilo a partir das moléculas de peróxido de hidrogénio. Os radicais hidroxilo oxidam as substâncias orgânicas não biodegradáveis ​​na água bruta. Como proteção contra a radiação, a lâmpada UV está equipada com um tubo de proteção.
O caudal e a temperatura da água são medidos continuamente. A temperatura é indicada digitalmente no painel de controlo. As amostras podem ser recolhidas no tanque.
Por exemplo, o éter dimetílico de trietilenoglicol pode ser utilizado para produzir a água bruta. É necessária tecnologia de análise para avaliar as experiências.
2. Especificações
Processo de oxidação avançada
Utilização de peróxido de hidrogénio e luz UV
Formação de radicais hidroxilo (radicais OH)
Balastro de filme descendente com lâmpada UV
Operação descontínua
Vazão ajustável
Medição de temperatura e caudal
Indicação digital da temperatura
Dispositivo de proteção contra radiação UV

3. Dados técnicos
Reactor de filme descendente (tubo)
Diâmetro: 130 mm
Altura: 1000 mm
Material: vidro
Lâmpada UV
Comprimento de onda emitido: 254 nm
Potência: 120 W
Bomba
máx. Caudal: 360 L/h
Altura manométrica máxima: 9 m
Tanque
Capacidade: 10 L
Faixas de medição
Caudal: 30…320 L/h
Temperatura: 0…50 °C
230 V, 50 Hz, monofásico
230 V, 60 Hz, monofásico; 120 V, 60 Hz, monofásico
Certificação UL/CSA opcional
Dimensões e peso
C x L x A: 1510 x 790 x 1900 mm
Peso: aprox. 170 kg
Necessários para a operação
Ligação de água, dreno, peróxido de hidrogénio, éter dimetílico de trietilenoglicol (recomendação)
