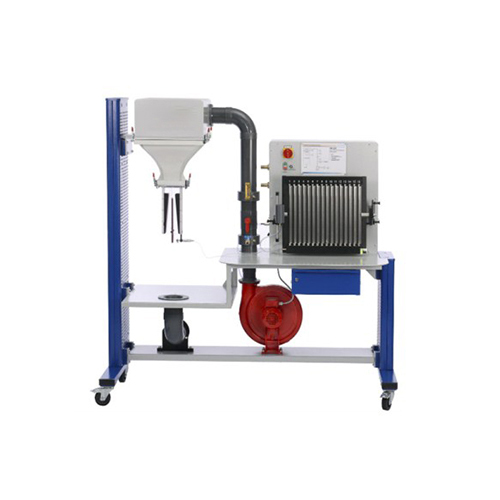

TB-220726-V-303 Sistema de Formação em Aerodinâmica Equipamentos Didácticos Equipamentos para o Ensino Profissional Equipamentos para Laboratório de Mecânica dos Fluidos
O sistema deve abranger os seguintes objetivos de formação:
Escoamento em redor de corpos
Realização da medição da velocidade de escoamento com tubo de Pitot
Realização da análise da camada limite numa placa plana com escoamento ao longo da placa
–Familiarização com o atrito interno dos gases
–Estudo da camada limite na placa plana
–Efeito da rugosidade da superfície na formação de uma camada limite
–Interferência da camada limite com a curva de pressão degressiva/progressiva
Arrasto de corpos
–Medição das forças de arrasto em modelos imersos num escoamento
–Estudo dos coeficientes de arrasto
–Familiarização com a aplicação da taxa de pulso
–Registo da distribuição de pressão num cilindro imerso num fluxo
–Medição da depressão da esteira atrás do cilindro imerso num escoamento
–Explicação do efeito Coanda
–Estudo do escoamento de ar guiado por parede
–Estudo do princípio dos elementos lógicos pneumáticos
–Investigação do efeito de amplificação em elementos pneumáticos
Ilustração de linhas de corrente
–Investigação de padrões de escoamento em fluidos reais durante o escoamento Modelos de escoamento em torno e através de: (perfil aerodinâmico com ângulo de ataque ajustável, cilindro e placa de orifício para alteração da secção transversal)
– Investigação da separação e perda do fluxo
Campo de escoamento incompressível estacionário
Medição da velocidade de escoamento com tubo de Pitot e tubo de Pitot-estático
jatos livres
– Registo da curva de pressão à saída de um escoamento paralelo para um meio em repouso
– Ilustração dos perfis de velocidade
Escoamento numa curva de tubo
– Estudo da curva de pressão numa curva de tubo de 90°
– Determinação da pressão estática em 29 pontos de medição de pressão
– Ilustração da distribuição de pressões
Demonstração do princípio de Bernoulli
– Estudo da equação da continuidade e do princípio de Bernoulli
– Determinação da pressão dinâmica a partir dos dados de medição via princípio de Bernoulli
– Estudo da velocidade do escoamento a partir dos dados de medição utilizando a equação de Bernoulli
– Investigação da distribuição de pressão e velocidade
O sistema é composto pelos seguintes componentes:
1. Unidade principal de aerodinâmica
Especificações técnicas mínimas exigidas (iguais ou superiores a):
Ventilador radial de 0,35 kW com caudal volumétrico máximo de 15 m³/min, secção transversal da saída do bocal de 50 x 100 mm e velocidade máxima de escoamento à saída do bocal de 38 m/s
Secção de medição vertical com retificador de caudal e bocal
Painel de controlo com ajuste de velocidade
Tanque de estabilização
Termómetro: 0 a 58 °C
Manómetros de 16 tubos: 0 a 370 mmCA com resolução máxima de 1 Pa e inclinação de 1:1, 1:2, 1:5 e 1:10
Tubo de exaustão de ar
Instalado num carrinho rígido com quatro rodízios
2. Camadas da unidade limite
Especificações técnicas mínimas exigidas (iguais ou superiores a):
Tubo de Pitot ajustável: 0,4 a 50 mm com diâmetro de: 0,7 mm
Dispositivo de fixação com aperto rápido
Placa com duas superfícies rugosas diferentes
─Ajustável: 0 a 240 mm
─Chanfro: 30°
─Superfície lisa: 25 µm
─Superfície rugosa: 400 µm
O tubo de Pitot pode ser ajustado à placa por meio de um parafuso micrométrico
2 corpos laterais amovíveis com inclinação: 1:12
3. Unidade de Forças de Arrasto
Especificações Técnicas Mínimas Requeridas (iguais ou superiores a):
Tubo de Pitot com diâmetro: 1 mm e regulação horizontal: 50 a 0 a 50 mm
Secção de medição com secção transversal de 50 x 100 mm
Escala de ajuste do ângulo de ataque: ±40°
Dispositivo de fixação com aperto rápido
Conjunto de corpos de arrasto: placa, cilindro com ponto de medição de pressão adicional e aerofólio
Conjunto de pesos
4. Unidade de Influência Coanda
Especificações Técnicas Mínimas Requeridas (iguais a): (ou melhor que):
Deve ser capaz de demonstrar o efeito Coanda em elementos lógicos pneumáticos
Placa transparente com escalas verticais, horizontais e radiais
Bocal ajustável com largura: 0 a 50 mm e comprimento: 100 mm
Elementos pivotantes e deslizantes: até 90°
Cunha deslizante vertical: 0 a 140 mm
5. Unidade de visualização de linhas de fluxo
Especificações técnicas mínimas exigidas (igual ou melhor que):
Secção de medição vertical: 245 x 40 mm com placa frontal transparente e fundo escuro
Unidade de geração de nevoeiro
Distribuidor de névoa com bicos
Endireitador de fluxo
Dispositivo de fixação com aperto rápido
Escala
Corpo de arrasto de aerofólio rotativo: sentido horário e anti-horário
Corpo de arrasto de placa de orifício
Corpo de arrasto cilíndrico
6. Unidade de princípio de Bernoulli
Especificações técnicas mínimas exigidas (igual ou melhor que):
Deve ser capaz de investigar a equação da continuidade e o princípio de Bernoulli
Deve ser capaz de medir a pressão total e a Pressão estática a um caudal constante
Dispositivo de fixação com aperto rápido
Corpo lateral em formato Venturi
Tubo Pitot-estático móvel: 0 a 280 mm
Ligações de mangueira
7. Unidade de curva de tubo
Especificações técnicas mínimas exigidas (igual ou superior a):
Deve ser capaz de medir a pressão estática em 27 pontos de medição de pressão ao longo da curva
Os pontos de medição devem estar localizados: nos lados esquerdo, direito, superior e inferior
Curva do tubo: 90° com uma secção transversal de 50 x 100 mm
Dispositivo de fixação com aperto rápido
8. Unidade de jato livre
Especificações técnicas mínimas exigidas (igual ou superior a):
Deve ser capaz de determinar a perda de pressão à saída do escoamento para um ambiente estacionário
Dispositivo de fixação com aperto rápido
Conector de tubo para a saída do fluxo de ar
Tubo Pitot deslizante: horizontal: ±150 mm e vertical: até 680 mm
