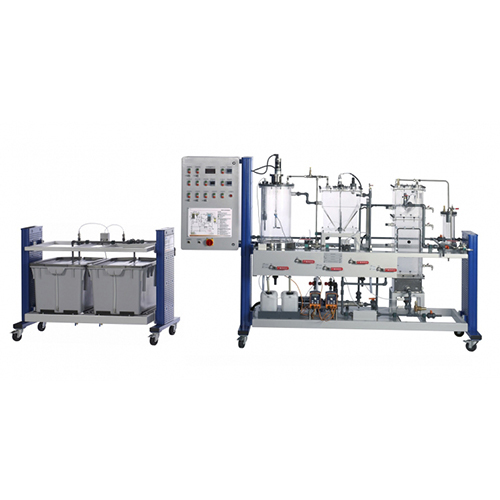

ZM8136F Equipamento Didáctico para Digestor Anaeróbio - Equipamento para Formação Profissional - Equipamento para Laboratório de Mecânica dos Fluidos

1. Descrição
Este equipamento demonstra o tratamento biológico anaeróbio da água. O simulador é constituído basicamente por duas unidades:
- tanque de agitação com decantador secundário
- reator UASB
Ambas as unidades podem ser utilizadas separadamente ou em conjunto. Isto permite a operação em um ou dois estágios. Em funcionamento em duas fases, uma bomba transporta a água bruta para um tanque de agitação. Neste tanque, ocorre a acidificação das substâncias orgânicas dissolvidas na água bruta. Aqui, os microrganismos anaeróbios convertem as substâncias orgânicas de cadeia longa em substâncias orgânicas de cadeia curta. Num decantador secundário, a biomassa proveniente do tanque de agitação é separada da água. A biomassa separada é bombeada de volta para o tanque de agitação.
A partir do decantador secundário, a água bruta pré-tratada desta forma chega a um reactor UASB (UASB: Upflow Anaerobic Sludge Blanket). Aqui, ocorre a etapa final da degradação anaeróbia. As substâncias de cadeia curta previamente formadas são convertidas por microrganismos especiais em biogás (metano e dióxido de carbono). O fluxo através do reactor UASB ocorre de baixo para cima. No topo do reactor UASB, existe um sistema de separação. Este separa o gás gerado da água tratada. Garante também que a biomassa permaneça no reator. O gás pode ser descarregado externamente ou recolhido. A água tratada sai pela extremidade superior do reator e é recolhida num tanque.
Para ajustar a velocidade do fluxo no reator UASB, uma parte da água tratada pode ser recirculada.
As temperaturas no tanque agitado e no reactor UASB podem ser controladas. O valor do pH no tanque agitado é medido. Além disso, o valor do pH no reator UASB pode ser controlado. Um software e uma webcam estão disponíveis para aquisição de dados e inspeção visual. Biomassa anaeróbia e tecnologia de análise são necessárias para realizar as experiências. Os parâmetros recomendados são: DQO (demanda química de oxigénio), azoto e fósforo.

2. Especificações
1. Degradação anaeróbia de substâncias orgânicas
2. Tanque agitado com decantador secundário
3. Reactor UASB com sistema de separação
4. Unidade de abastecimento separada com tanques para água bruta e água tratada
5. Modo de funcionamento de estágio único ou duplo
6. Controlo da temperatura no tanque agitado e no reator UASB
7. Controlo do pH no reator UASB
8. Software para aquisição de dados via USB para Windows 8.1 e 10
9. Inspeção visual com webcam
3. Dados técnicos
Tanques
Tanque agitado: 30L
Decantador secundário: 30L
Reactor UASB: 50L
Depósito para água bruta: 180L
Depósito para água tratada: 180L
Caudais (máx.)
Bomba de água bruta: 10L/h
Bomba de retorno de lamas: 10L/h
Bomba de circulação: 100L/h
Bombas doseadoras: 2 x 2,1 L/h
Faixas de medição
Valor de pH: 0…14
Temperatura: 0…100 °C
400 V, 50 Hz, trifásico
400 V, 60 Hz, trifásico
230 V, 60 Hz, trifásico
Certificação UL/CSA opcional
Dimensões e peso
C x L x A: 1550 x 790 x 1150 mm (unidade de alimentação)
C x L x A: 2830 x 790 x 1900 mm (unidade de treino)
Peso total: aprox. 520 kg
Requisitos para o funcionamento
Ligação de água, dreno, lamas de esgoto, pellets de reactores UASB, substâncias para preparação de águas residuais artificiais, soda cáustica, ácido clorídrico, soluções de calibração de pH, solução de cloreto de potássio
PC com Windows recomendado
