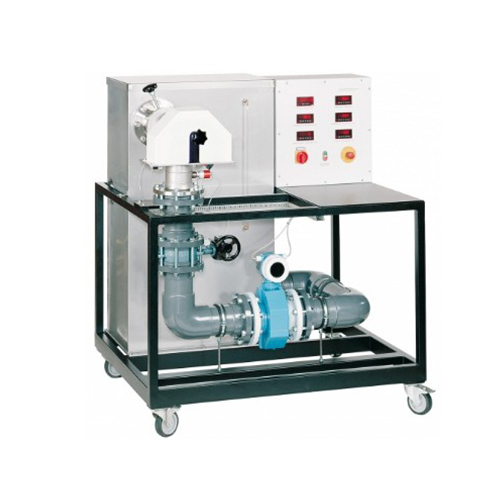

ZM2104 Bancada de Formação Autónoma para Travão Elétrico Computadorizado com Turbina Kaplan - Equipamento Didático para o Ensino Profissional - Equipamento para Laboratório de Mecânica dos Fluidos
Turbina Kaplan autónoma – Bancada de travão elétrico computorizada adequada para simular uma instalação de pequena escala com um sistema de turbina Kaplan, especialmente concebida para fins educativos, para o estudo e demonstração do comportamento e das características deste tipo de turbina.
A carcaça da turbina deve ser parcialmente transparente para que se possa observar o funcionamento da turbina, impulsionada pelo fluxo de água, e a pá guia de entrada para regulação do fluxo. As pás do rotor da turbina devem ser ajustáveis para que o ângulo de passo possa ser modificado manualmente.
O equipamento deve funcionar de forma autónoma graças a um sistema completo composto por um depósito de água, uma bomba e todos os instrumentos necessários, montados sobre um carrinho móvel.
O equipamento deve ser concebido para atingir os seguintes objetivos de formação:
• Curvas características da turbina:
• Binário – velocidade (M-n)
• Potência de travagem – velocidade (Pe-n)
• Desempenho – velocidade (η-n)
• Binário – U (M-U)
• Potência de travagem – U (Pe-U)
• Desempenho – U (η-U)
• Curvas de desempenho ISO.
Deve estar equipado com os seguintes dados técnicos:
• Tipo de travão:
• Travão elétrico
• Turbina:
• Tipo: Kaplan
• Número de pás: 4
• Ângulo das pás: variável e ajustável manualmente
• Guias
• Estrutura:
• O equipamento deve ser construído em alumínio anodizado, com um depósito de 130 litros e uma bomba para gerar o caudal necessário para a turbina. • Componentes eletrónicos:
• Transdutor de pressão
• Manómetro diferencial
• Tacómetro
• Célula de carga para binário
• Placa de aquisição de dados
• Acessórios:
• PC com software de gestão que permita a visualização de todas as variáveis na estação de trabalho integrada.
Deve ter uma alimentação de 230V/50Hz.
O equipamento de formação deve ser fornecido com manual em inglês.
