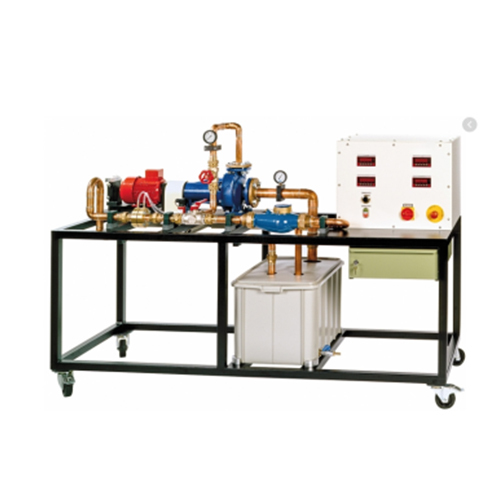

SR-HM305 Bomba centrífuga - Equipamento didático para formação profissional - Equipamento para laboratório de mecânica dos fluidos

1. Descrição
As bombas centrífugas são turbomáquinas utilizadas para o bombeamento de fluidos. Nas bombas centrífugas, a altura manométrica depende do caudal. Esta dependência é entendida como o comportamento operacional da bomba e está representada no diagrama característico da mesma.
O equipamento de treino SR-HM305 destina-se a experiências sobre o comportamento fundamental de um circuito hidráulico. O SR-HM305 é adequado tanto para formação em escolas técnicas como para experiências laboratoriais no ensino superior.
O equipamento de formação inclui um circuito fechado de água e uma bomba centrífuga padrão de alta potência. As bombas standard são fabricadas de acordo com as normas industriais. A norma define as especificações e as dimensões principais, de modo a que as bombas standard de diferentes fabricantes possam ser trocadas sem necessidade de substituir a tubagem e a placa de base.
A bomba centrífuga é acionada por um motor trifásico. A velocidade pode ser ajustada para o valor desejado com o variador de frequência. Um codificador de posição indutivo sem contacto no veio do motor regista a velocidade. O motor de acionamento está montado num rolamento pendular de forma a que o binário de acionamento possa ser medido com um sensor de força e a potência mecânica de acionamento possa ser determinada.
Os manómetros apresentam a pressão na entrada e na saída da bomba. O caudal é medido com um sensor eletromagnético de caudal. O caudal também pode ser determinado através de uma medição de pressão diferencial num medidor de caudal de placa de orifício.
A velocidade, o binário e o consumo de energia elétrica da bomba, bem como o caudal, são apresentados num visor digital no painel de controlo.

2. Especificações
exame de uma bomba centrífuga normalizada
circuito de água fechado
motor trifásico para accionar a bomba com velocidade variável através de um conversor de frequência
motor de acionamento com chumaceira de pêndulo
medição de velocidade sem contacto no veio do motor e sensor de força para medir a potência de acionamento
determinação do caudal através de um sensor de caudal eletromagnético ou de um caudalímetro de placa de orifício e medição de pressão diferencial
manómetro à entrada e à saída da bomba centrífuga
displays digitais para binário, velocidade, consumo de energia elétrica e caudal
3. Dados técnicos
Bomba centrífuga
caudal máximo: aprox. 15 m³/h
altura manométrica máxima: aprox. 16m
Motor de acionamento com velocidade variável
Potência de saída: 1,1kW
Intervalo de velocidade: 0…2400min-1
Tanque
Volume: 96L
Faixas de medição
Pressão: 1x -0,6…0bar, 1x 0…2,5bar
Caudal: 5…600L/min
Velocidade: 0…5000min -1
Binário: 0…10Nm
Consumo de energia: 0…2,2kW
230V, 50Hz, monofásico
230V, 60Hz, monofásico
230V, 60Hz, trifásico
Dimensões e peso
CxLxA: 2000x750x1480mm
Peso: aprox. 215kg
