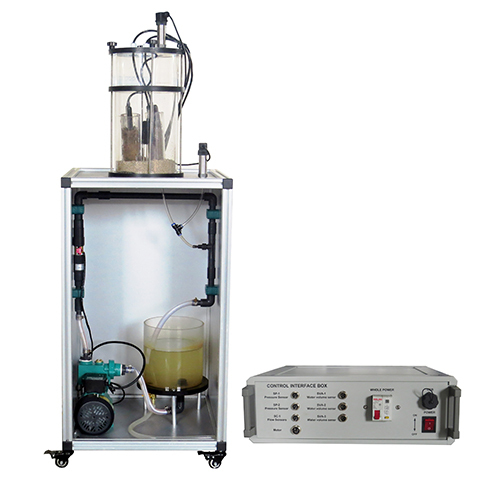

ZM7316 Unidade de absorção de água e areia controlada por computador - Equipamento didático para o ensino profissional - Equipamento para laboratório de mecânica dos fluidos

1. Descrição do produto
1.1 Introdução ao produto
Este equipamento é utilizado para estudar e compreender os princípios da retenção de água na sucção do solo, a relação entre a retenção de água e o solo, e a derivação de curvas características de humidade do solo. O dispositivo é suficientemente grande para avaliar múltiplas amostras em simultâneo e consiste num sistema de sucção, um recipiente para amostras de solo e uma unidade de controlo:
- Sistema de aspiração: É constituído por um circuito de água, que inclui um reservatório de água, uma bomba controlada por computador, uma bomba de jato, um sensor de pressão e um sensor de caudal. A bomba impulsiona a água para fora do reservatório e recircula-a através da bomba de jato. A bomba de jato aspira a água para o interior do reservatório.
- Recipiente para amostras de solo: Consiste num recipiente cilíndrico cheio de areia saturada (não fornecida), que contém 2 anéis de fixação para amostras de solo. Coloque uma amostra de solo e o sensor de humidade na areia. Forneça uma tampa para evitar a perda de água por evaporação.
Na prática, vários filtros podem impedir a entrada de partículas de areia no reservatório de água. O recipiente para amostras de solo inclui um sensor de pressão.
A entrada de ar (entrada de pressão) é utilizada para estudar a influência da pressão atmosférica. A amostra de solo colocada sobre a areia é aspirada. A força de aspiração é aplicada pela bomba de jato de água e pela bomba de água. Para manter a sucção, é necessária uma grande quantidade de água.
Unidade de controlo computorizada: É utilizada para controlar o funcionamento da bomba de água e recolher dados sobre o caudal do sistema, humidade do solo, pressão e outras alterações de parâmetros.
1.2 Características
Estrutura em perfil de alumínio, com layout de fácil visualização.
Equipado com uma unidade de controlo para facilitar a operação experimental.
1.3 Parâmetros de desempenho
Dimensões do dispositivo: 1400 mm * 510 mm * 510 mm
Dimensões da unidade de controlo: 410 mm * 380 mm * 140 mm
Alimentação: AC220V
