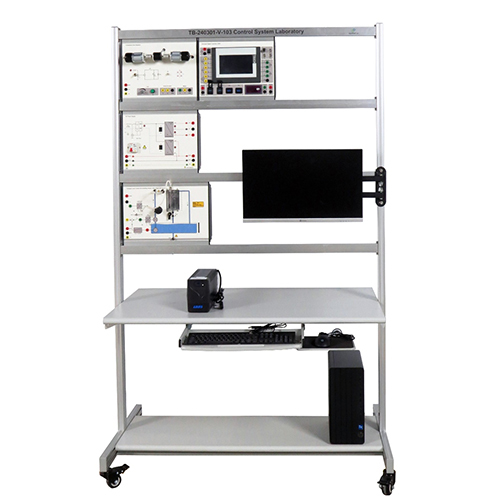

TB-240301-V-103 Sistema de Controle Equipamento de Laboratório Tecnologia Educacional Equipamento Escolar Treinamento Equipamento de Treinamento Elétrico1. Introdução ao Produto
1.1 Descrição do Produto
O laboratório de sistemas de controle dedica-se ao estudo dos princípios de diversos sistemas de controle. O controle de processos refere-se ao monitoramento, ajuste e otimização de parâmetros-chave (como temperatura, pressão, vazão, nível de líquido, etc.) no processo de produção industrial, por meio de tecnologias de automação e estratégias de controle para garantir uma operação estável, eficiente e segura do processo de produção. O controle de processos é amplamente utilizado nas indústrias química, petrolífera, energética, farmacêutica, de processamento de alimentos e outras. Os métodos de controle comuns incluem o controle PID: o controle Proporcional-Integral-Diferencial (PID) é o método de controle mais comumente utilizado e adequado para a maioria dos processos industriais. Ao ajustar os parâmetros proporcional (P), integral (I) e diferencial (D), a resposta do sistema é otimizada.
1.2 Características do Produto
1. O produto possui excelente desempenho de segurança elétrica e adota excelente design de proteção e confiabilidade de aterramento.
2. O design do produto é bonito e simples em sua estrutura.
3. O produto adota medidas anticorrosivas. O material é sólido e durável, o que prolonga significativamente a vida útil do produto.
4. O produto suporta digitalização e os parâmetros de ajuste podem ser configurados rapidamente por meio de software ou tela.
2. Especificações técnicas
2.1 Parâmetros técnicos
Parâmetros de alimentação: CA monofásica trifásica 220V
Condições do ambiente de trabalho: temperatura ambiente de -10°C a +40°C, umidade relativa < 85% (25°C).
2.2 Dimensões e peso
Dimensões: 1320 mm x 770 mm x 2150 mm
Peso: 140 kg
3. Nomes dos componentes do produto e descrição das funções
3.1 Parte principal do produto
Nº Nome Qtd.
1 Módulo de sistema de acionamento de quatro quadrantes 1
2 Módulo controlador digital universal 1
3 Módulo de fonte de alimentação CC 1
4 Kit compacto de controle de nível, incluindo módulos de recipiente, temperatura e fluxo 1
5 Monitor de computador 1
6 Fonte de alimentação ininterrupta UPS 1
7 Teclado 1
8 Mouse 1
9 Host do computador 1
10 Rodízio universal 4
3.2 Acessórios do produto
Nº Nome Qtd.
1 Régua de soquetes de seis posições 1
2 Cabo de alimentação 1
3 Plugue 1
4 Pen drive USB de software 1
5 Bateria do multímetro digital 1
6 Cabo de expansão da porta de rede 3
7 Cabo de expansão USB 1
8 Multímetro digital 1
9 Cabo HDMI 1
10 Cabo de conexão de segurança de 4 mm - bicolor 4
11 Cabo de conexão de segurança de 4 mm - preto 10
12 Cabo de conexão de segurança de 4 mm - verde 6
13 Cabo de conexão de segurança de 4 mm - amarelo 6
14 Cabo de conexão de segurança de 4 mm - vermelho 8
4. Lista de experimentos de ensino do produto (consulte as instruções experimentais para obter detalhes)
(1) Experimentos de controle de duas e três posições
(2) Experimento de controle de nível de líquido PID1
(3) Experimento de controle de nível de líquido em cascata
(4) Experimento de operação em quatro quadrantes
(5) Controle manual do experimento de controle de velocidade para a frente do PID1 (diferença em malha aberta e malha fechada)
(6) Experimento de controle reverso do PID1
(7) Experimento de controle de velocidade para a frente em cascata (malha de velocidade, malha de corrente)
