ST1119 Sistema de Tanques Acoplados – Equipamento de Ensino e Treinamento em Engenharia de Fluidos1. Introdução ao Produto
1.1 Descrição do Produto

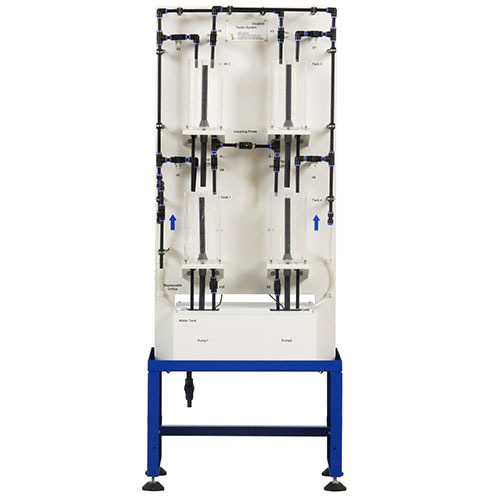

O experimento de conexão de tanques acoplados simula um segmento de uma planta química. Tipicamente, os tanques de reação são conectados por tubulações, e o nível e a vazão dos reagentes devem ser controlados. O experimento de tanques acoplados foi projetado para permitir uma configuração flexível do sistema. O sistema consiste em quatro tanques translúcidos, cada um equipado com um sensor de pressão para medição do nível de água. O acoplamento entre os tanques pode ser ajustado por meio de sete válvulas manuais, alterando a dinâmica do sistema e permitindo o uso de diferentes controladores. A água é fornecida aos tanques por duas bombas submersíveis com controle independente.
1.2 Características do Produto
1. Unidade autônoma, adequada para instalação no piso ou sobre bancada.
2. Quatro tanques, cada um equipado com sensor de pressão para medição do nível de água e uma escala visual de fácil leitura.
3. Duas bombas com controle independente permitem o controle de vazão variável.
4. O sistema de acoplamento entre os tanques, de fácil configuração, possibilita diversos cenários de controle, do básico ao avançado.
5. Configurável como um sistema de entrada única e saída única (SISO) ou de múltiplas entradas e múltiplas saídas (MIMO). 6. A dinâmica do sistema pode ser ajustada utilizando uma tampa de orifício de fácil substituição.
2. Especificações Técnicas
2.1 Parâmetros Técnicos
Tensão nominal: Monofásica, três fios, CA 220-230 V, 50 Hz
Ambiente de operação necessário: Temperatura ambiente de -10 °C a +40 °C, umidade relativa < 85% (a 25 °C).
2.2 Dimensões e Peso
Dimensões: 1700 mm × 650 mm × 450 mm
Peso: < 100 kg
3. Nomes e Funções dos Componentes do Produto
3.1 Corpo Principal do Produto
Nº Nome Quantidade
1 Tanque 1 1
2 Tanque 2 1
3 Tanque 3 1
4 Tanque 4 1
5 Válvula de Acoplamento 1
6 Mangueira de Alimentação de Água da Bomba 1 1
7 Mangueira de Alimentação de Água da Bomba 2 1
8 Tanque de Água 1
9 Mangueira de Drenagem 1
3.2 Acessórios do Produto
Nº Nome Quantidade
1 Mangueira de Água 1
2 Cabo de conexão elétrica de segurança vermelho (2 mm) 10
3 Cabo de conexão elétrica de segurança preto (2 mm) 10
4 Elementos de estrangulamento de três diâmetros 15
5 Copo Medidor de 2 L 1
6 Cabo de Alimentação 1
7 Braçadeira 2
8 Fusível 5
4. Lista de Experimentos Didáticos com o Produto
(1) Uso de sinal analógico para controlar duas bombas de água
(2) Uso de software de aquisição de sinal analógico para monitorar o nível do líquido
