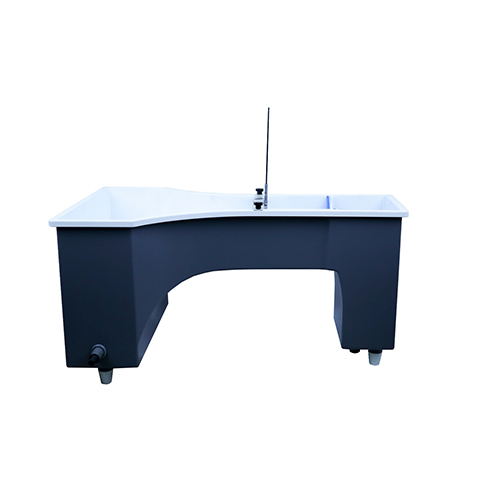

ZM9110 Equipamento Didáctico para Medição de Caudal sobre um Entalhe - Equipamento para Treino Vocacional - Equipamento para Laboratório de Mecânica dos Fluidos

1. Introdução ao Equipamento
1.1 Visão Geral
Em engenharia hidráulica, os descarregadores são frequentemente utilizados para regular o caudal em rios e outros canais abertos. Em alguns casos, a relação entre o nível da água a montante do descarregador e o caudal acima deste é conhecida, pelo que o caudal em qualquer instante pode ser determinado observando o nível da água a montante. A Figura 1 mostra dois formatos diferentes de descarregadores de transbordo. Um tipo de descarregador de transbordo é formado por um corte retangular numa placa vertical, e o outro é formado por um corte em forma de V. Estes entalhes têm, geralmente, arestas afiadas para que, quando a água flui, saia em linha reta.
O objetivo destas experiências foi determinar a relação entre a altura da água e o caudal sobre descarregadores retangulares e com entalhe em V. O entalhe em V divide-se em dois tipos: 15° e 45° para comparação.
1.2 Características
Este é um dispositivo experimental para medição de caudal de fluidos. Utiliza a pressão hidráulica para controlar o caudal de água e pode realizar experiências de medição de caudal em diferentes condições. O dispositivo possui uma estrutura compacta e de fácil operação, sendo adequado para demonstrações didáticas e operações experimentais de estudantes.
2. Parâmetros técnicos
Condições de funcionamento: +5°C a +40°C
Dimensões: 920mm*618mm*460mm

3. Lista de componentes e descrição detalhada
3.1 Parte principal:
Nº Nome
1 Módulo de extremidade larga
2 Módulos de contração e canal curto
3 Deflector vertical
4 Módulo do tanque de pesagem de água
3.2 Lista de configuração do equipamento
Nº Nome Qtd.
Componente 1 Conector Pagoda em PVC 1
Componente 2 Disco poroso 1
Componente 3 Medidores de profundidade 1
Componente 4 Ponta indicadora do mostrador 1
Componente 5 Deflector vertical 3
4. Lista de experiências
Experiência 1 Experiência de teoria de escoamento em vertedouro de bordo afiado
Experiência 2 Folga adicional e experiências teóricas relacionadas
