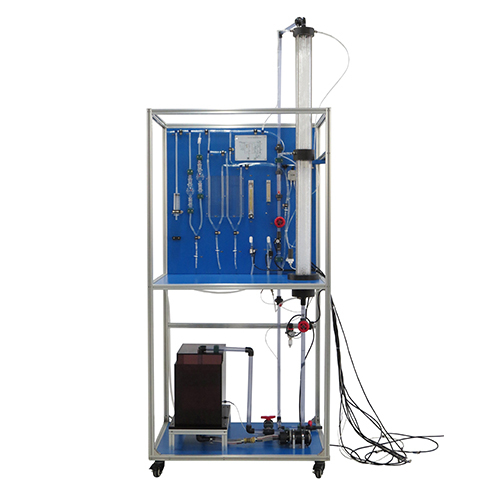

ZM7318 Unidade de Absorção Dupla Mini Empacotada - Equipamento Didáctico - Equipamento para Treino Vocacional - Equipamento para Laboratório de Mecânica dos Fluidos
I. Visão Geral do Produto
1.1 Visão Geral
Desde a Revolução Industrial, as atividades humanas levaram a um aumento drástico da concentração de gases com efeito de estufa na atmosfera. O dióxido de carbono, mesmo não sendo o mais abundante destes gases, é o mais problemático. De facto, a sua concentração é tão elevada que representa dois terços da contribuição total dos gases de aquecimento global.
Para reduzir a concentração de CO2 na atmosfera, o foco tem sido o controlo dos gases de combustão à saída das centrais elétricas. De facto, 75% do aumento massivo de CO2 atmosférico nas últimas décadas tem sido atribuído à queima de combustíveis fósseis para a geração de eletricidade.
A indústria respondeu procurando reduzir as emissões de CO2, sendo que o método mais avançado de captura de CO2 dos gases de combustão é através de torres de absorção utilizando absorventes de aminas. No entanto, este método apresenta desvantagens e, neste contexto, têm sido realizadas pesquisas para desenvolver novos métodos de captura de CO2.
1.2 Características
Na central, o teor de CO2 nas colunas de absorção de gás foi analisado através da absorção química de CO2 por solução de hidróxido de potássio, de forma a comparar a sua eficiência na captura de CO2 dos gases de combustão.
II. Parâmetros de Desempenho
Potência de entrada: AC220V±10% 50Hz
Peso:<200kg
Condições de funcionamento: Temperatura ambiente -10°C～+40°C Humidade relativa <85% (25°C)
Dimensões: 1380*880*2180(mm)
III. Lista de Componentes e Introdução Detalhada
3.1 Parte principal
Número Nome
1 Estrutura
2 Reservatório de água
3 Medidor eletrónico de caudal de gás
4 Seringa
5 Esfera do reservatório
6 Entrada de água
7 Coluna de absorção de gás
8 Medidor eletrónico de caudal de água
9 Medidor eletrónico de caudal de CO2
10 Cabo de ligação
11 Bomba de água
3.2 Lista de Configuração do Equipamento
Número Nome Quantidade
Componente 1 Indicador de nível de líquido 1
Componente 2 Esfera do reservatório 2
Componente 3 Medidor de caudal de ar 1
Componente 4 Medidor de caudal de gás CO2 1
Componente 5 Seringa 1
Componente 6 Transmissor de pressão diferencial 2
Componente 7 Transmissor de dióxido de carbono 1
Componente 8 Bomba de água 1
Componente 9 Filtro 1
Componente 10 Válvula de gaveta em PVC 2
Componente 11 Sensor de temperatura 2
Componente 12 Válvula solenóide 1
Componente 13 Válvula reguladora de pressão de ar 1
Componente 14 Medidor eletrónico de caudal de gás 2
Componente 15 Electrónico Medidor de caudal de água 1
Componente 16 Fonte de alimentação e caixa de controlo 1
Componente 17 Ecrã táctil e caixa PLC 1
Componente 18 Bomba de ar 1
3.3 Acessórios
Número Nome Quantidade
1 Seringa 2 unidades
2 Pen drive 1 unid.
3 Cabo 1 unid.
4 Hidróxido de potássio 1 frasco
IV. Lista de Experiências
Experiência 1 Experiência de reação química da solução de hidróxido de potássio e CO2
Experiência 2 Determinação do caudal de água, CO2 e ar
Experiência 3 Sistema de controlo PID
Experiência 4 Utilização do software Dual Mini Device
Experiência 5 Medição do teor de CO2 nas partes superior e inferior da coluna de absorção de gás
Experiência 6 Calibração do sensor
Experiência 7 Compreensão do princípio da coluna de absorção de gás
