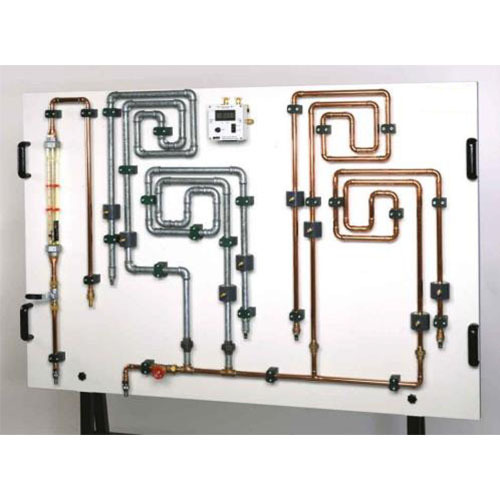

ZF1119A Painel de Treinamento sobre Perdas de Montagem, Equipamentos de Treinamento em Engenharia de Fluidos, Equipamentos Didáticos1. Especificação
Painel de treinamento para estudo de perdas de carga em acessórios de tubulação, como cotovelos e curvas
4 seções de medição distintas; comprimento útil de cada seção: 2300 mm; 10 curvas/cotovelos
Medição de pressão via câmaras anulares com manômetro diferencial eletrônico
Medição de vazão com rotâmetro
Conexões de mangueira do tipo engate rápido
Alimentação de água via redutor de pressão
Conexão para água fria
Manômetro diferencial com válvula de purga – faixa de medição: 0...2000 mbar – alimentação: 9 V (bateria)
Rotâmetro: faixa de medição 150...1600 l/h
Pressão de saída no redutor de pressão: 0,5...2 bar
Seções de tubulação: comprimento útil: 2300 mm – Seção 1: aço, curva
1/2", curva de 90° – Seção 3: cobre 18x1 mm, cotovelo de 90° – Seção 4: cobre 18x1 mm, curva de 90°
Tubos e Acessórios
Seção de teste com diâmetro interno de 7 mm
Seção de teste com diâmetro interno de 13,6 mm
Seção de teste com diâmetro interno de 13,6 mm e quatro curvas
Seção de teste com diâmetro interno de 13,6 mm e quatro cotovelos
Seção de teste com diâmetro interno de 13,6 mm e válvula de esfera
Seção de teste com diâmetro interno de 13,6 mm e válvula de sede inclinada
2. Capacidades Experimentais
Determinação da queda de pressão em diversos tubos e conexões para diferentes vazões
Determinação da relação vazão/diâmetro para o escoamento de fluidos em tubulações
Estimativa do coeficiente de perda (K) para diversos tubos, conexões e configurações de válvulas
Determinação do fator de atrito para o escoamento de fluidos em tubos lisos
