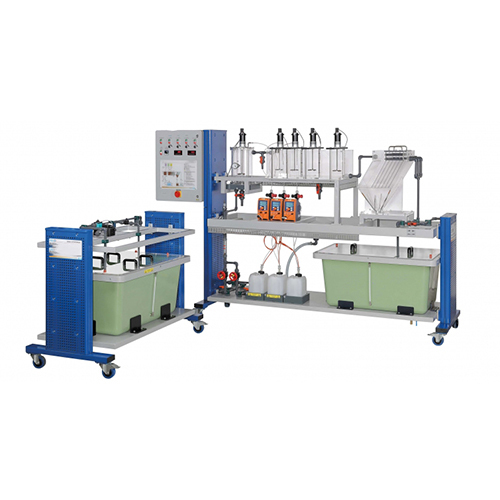

ZM8137A Unidade de Ensaios de Floculação - Equipamento Didáctico - Equipamento para Educação Profissional - Equipamento para Laboratório de Mecânica dos Fluidos

1. Descrição
Este equipamento demonstra a remoção de substâncias dissolvidas por precipitação e floculação com posterior sedimentação. Inicialmente, a água bruta é produzida num tanque para conter o metal dissolvido (por exemplo, ferro). Uma bomba transporta a água bruta para o tanque de precipitação. Aqui, é adicionado o precipitante (por exemplo, soda cáustica). Devido à reação dos iões metálicos dissolvidos com o precipitante, formam-se hidróxidos metálicos insolúveis (sólidos). Daqui, a água flui para um tanque de floculação dividido em três câmaras.
O objetivo da floculação é melhorar as propriedades de sedimentação dos sólidos. Ao adicionar um coagulante na primeira câmara, as forças repulsivas entre as partículas sólidas são anuladas. As partículas sólidas agregam-se em flocos (coagulação). Para gerar flocos maiores, adiciona-se então um floculante (floculação). Na terceira câmara, são mantidas baixas velocidades de escoamento para evitar qualquer turbulência. A turbulência impediria a formação de flocos. Os flocos agora bem sedimentáveis ​​são então separados da água tratada num separador lamelar. A água tratada e os flocos sedimentados (lamas) são recolhidos em dois tanques.
São medidos o caudal, a temperatura e o valor do pH. Além disso, o valor do pH no tanque de precipitação pode ser controlado. Para medir a condutividade, está disponível um medidor externo. Podem ser recolhidas amostras em todos os pontos relevantes. A tampa do tanque é transparente para a inspeção da água tratada. É necessária tecnologia analítica para analisar as experiências. A escolha da tecnologia analítica depende das substâncias utilizadas. Os sais metálicos trivalentes são geralmente adequados como coagulantes. Os floculantes comuns são os polímeros orgânicos.

2. Especificações
1. Precipitação e floculação de substâncias dissolvidas (ex.: ferro)
2. Unidade de abastecimento separada com depósito e bomba para água bruta
3. Tampa do tanque para água bruta e água tratada feita de material transparente
4. Tanque de precipitação com agitador
5. Tanque de floculação com 3 câmaras e 4 agitadores
6. 3 bombas doseadoras para produtos químicos
7. Sedimentação dos flocos no separador lamelar
8. Medição do caudal, temperatura e valor de pH
9. Controlo do valor de pH no tanque de precipitação
10. Medidor de condutividade
3. Dados técnicos
Tanques
Água bruta e água tratada: 300L cada
Depósito de precipitação: 10L
Depósito de floculação: 45L
Depósito de lamas: 15L
Separador lamelar
Número de lamelas: 6
Ângulo de inclinação das lamelas: 60°
Bomba de água bruta
máx. Caudal: 180 L/h
Altura manométrica máxima: 10 m
Bombas doseadoras
Caudal máximo: 2,1 L/h cada
Altura manométrica máxima: 160 m cada
Agitadores
Velocidade máxima: 600 rpm cada
Faixas de medição
Caudal: 15…160 L/h
pH: 0…14
Temperatura: 0…60 °C
Condutividade: 0…2000 µS/cm
230 V, 50 Hz, monofásico
230 V, 60 Hz, monofásico; 120 V, 60 Hz, monofásico
Certificação UL/CSA opcional
Dimensões e peso
CxLxA: 1550 x 790 x 1150 mm (unidade de alimentação)
CxLxA: 3100 x 790 x 1950 mm (unidade de treino)
Peso total: aprox. 435 kg
Necessário para a operação
ligação de água, dreno, cloreto de ferro (III),
sulfato de ferro (III), floculante, soda cáustica, ácido clorídrico
