ZM9103F Bancada de Ensaio de Fluidos - Equipamento Didáctico - Equipamento para Formação Profissional - Equipamento para Laboratório de Mecânica dos Fluidos

1. Visão Geral do Produto
1.1 Visão Geral
O fluido que circula na tubagem está sujeito a forças de atrito, resultando em perda de energia e queda de pressão total. Existe uma distinção entre as perdas de pressão convencionais devido ao atrito nas paredes, que variam de acordo com os obstáculos que o fluido encontra.

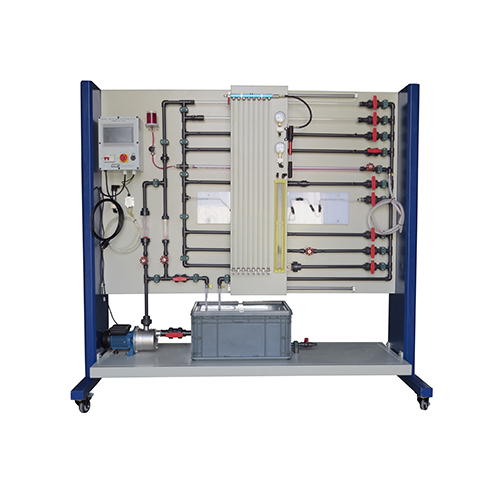

A Bancada para Estudos de Dinâmica de Fluidos permite observar as perdas de pressão nestes vários pontos. A bancada está equipada com um sensor de pressão diferencial e um sensor de pressão, e o valor da pressão pode ser observado através do ecrã. O fluxo do fluido pode ser observado através de tubos transparentes, e os fenómenos laminares e turbulentos do fluido podem ser observados pela injeção de corante para tratamento.
1.2 Características
O dispositivo de treino utiliza uma estrutura de aço no seu todo, o exterior recebe tratamento anticorrosivo e a base está equipada com uma roda universal para facilitar a movimentação.

2 Parâmetros de desempenho
Potência de entrada: AC220V±10% 50Hz
Potência: 500W
Dimensões: 2000mm×800mm×1900mm
Bomba centrífuga: Potência: 370W Velocidade: 2900 rpm Caudal máximo: 3m³/h Altura máxima de elevação: 20m
Condições de funcionamento: Temperatura ambiente: 5℃～+40℃ Humidade relativa: <85% (25℃)
Medidores de caudal: 30-300l/h e 300-3000l/h
Tubo em plexiglass: diâmetro 20mm e 25mm
Tubo de PVC: diâmetro 20mm
Cotovelos: 30°, 45°, 75°, 90° e 135°
Aumento e redução súbita: diâmetro DN15–DN25
3 Lata Complete a experiência
Experiência 1: Experiência de regulação de fluxo
Experiência 2: Experiência com sensor de pressão diferencial
Experiência 3: Experiência com manómetro de múltiplos tubos
Experiência 4: Turbulência e experiências de turbulência
Experiência 5: Experiência de Venturi
