ZM9111 Equipamento Didáctico para Perda de Carga em Tubos - Equipamento para Ensino Profissional - Equipamento para Laboratório de Mecânica dos Fluidos

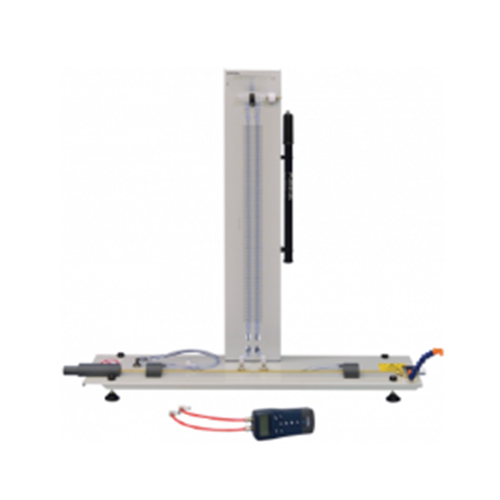

1. Descrição O equipamento para Perda de Carga em Tubos permite aos alunos estudar a alteração das leis de resistência do escoamento laminar para o turbulento e determinar o número de Reynolds crítico. O equipamento consiste num tubo de ensaio reto de pequeno diâmetro sobre uma placa de base. Funciona com a nossa bancada e está posicionado sobre a bancada hidráulica. As tomadas de pressão estática a montante e a jusante do tubo de ensaio ligam-se a um manómetro de água ou a um manómetro digital portátil (fornecido). O painel traseiro alberga o manómetro com escalas calibradas. O manómetro de água mede as pressões diferenciais mais baixas nas regiões de escoamento laminar e turbulento inferior (logo acima do número de Reynolds crítico). O manómetro mede as pressões mais elevadas na região de escoamento turbulento. O manómetro de água inclui uma válvula de ar e uma bomba manual. A bomba manual ajusta a referência do manómetro de água quando necessário. Uma válvula de agulha de precisão a jusante do tubo de ensaio controla o caudal com precisão. Para a realização das experiências, os alunos posicionam o aparelho na bancada hidráulica e ligam o tanque de expansão (fornecido) à bancada. Para experiências com baixo caudal, o tanque de expansão alimenta o tubo de teste. Para experiências com um caudal mais elevado, a bancada hidráulica alimenta o tubo de teste diretamente. Os alunos ajustam o caudal, medindo-o com um cronómetro para marcar o tempo de recolha da água num recipiente de medição (ambos incluídos). Os alunos registam a temperatura com um termómetro (fornecido) e a pressão com um manómetro ou um manómetro. De seguida, utilizam os resultados para gerar gráficos que auxiliam na comparação dos resultados reais com a teoria.
