SL203 Fundamentos da Medição de Pressão – Equipamentos de Treinamento, Ensino e Didática em Engenharia de Fluidos1. Introdução ao Produto
1.1 Descrição do Produto
O objetivo do sistema de refrigeração é resfriar materiais e produtos, como proteger os alimentos da deterioração. O resfriamento pode ser descrito como o processo de remoção de calor do ambiente. (Função
Em diversos projetos atuais, a medição precisa da pressão está relacionada à possibilidade de execução correta do projeto, tornando-a cada vez mais importante. Medir valores de pressão precisos requer instrumentos de medição profissionais.

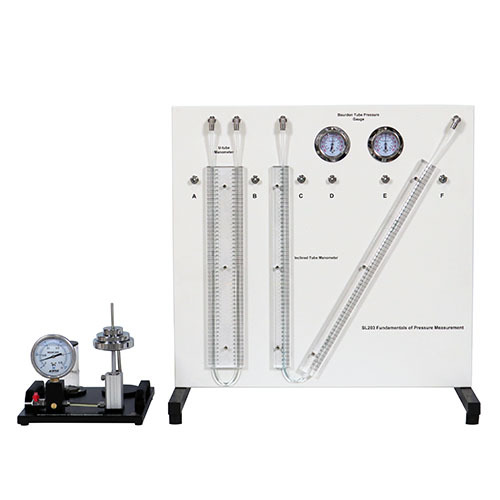

O SL203 - Fundamentos da Medição de Pressão - possui três manômetros: manômetro diferencial de tubo em U, manômetro diferencial de tubo inclinado e manômetro diferencial de tubo Bourdon. No experimento, uma seringa plástica é usada para gerar pressão na faixa de milibares, que é exibida no manômetro. O dispositivo experimental está equipado com dois manômetros de tubo Bourdon para medir pressões positivas e negativas. Os manômetros de tubo em U, de tubo inclinado e de tubo Bourdon da unidade experimental podem ser usados em combinação com os tubos. O dispositivo de calibração pode usar um manômetro de pistão ponderado para calibrar um manômetro de tubo Bourdon adicional.
1.2 Características do Produto
(1) O dispositivo de medição de pressão é totalmente funcional, compacto e fácil de transportar, sem restrições quanto ao tamanho do local experimental.
(2) O dispositivo de medição de pressão não só mede a diferença de pressão, como também fornece um dispositivo para (2) Calibrar a diferença de pressão.
(3) O dispositivo utiliza materiais ecológicos e resistentes à corrosão para garantir a longa vida útil do aparelho.
(4) O dispositivo de medição de pressão oferece uma variedade de instrumentos de medição de pressão e pode realizar experimentos com diversos métodos de medição.
2. Especificações técnicas
2.1 Parâmetros técnicos
Temperatura ambiente -10℃～+40℃; umidade relativa <85% (25℃)
2.2 Dimensões e peso
Dimensões: 742x451x761mm, 300x300x305mm
Peso: 15kg
3. Componentes do produto
3.1 Partes principais do produto
Nº Nome
1 Manômetro diferencial de tubo em U
2 Manômetro diferencial de tubo Bourdon
3 Manômetro diferencial de tubo inclinado
4 Dispositivo de calibração de pressão diferencial (tipo pistão e tubo Bourdon)
3.2 Acessórios do produto
Nº Nome
1 Seringa
2 Tinta à base de água
3 Tubo de conexão de ar
4 Béquer
4. Lista de configuração do produto
Nº Nome Qtd.
1 Manômetro diferencial de tubo em U 1
2 Manômetro diferencial de tubo Bourdon 2
3 Manômetro diferencial de tubo inclinado 1
4 Dispositivo de calibração de pressão diferencial (tipo pistão e tubo Bourdon) 1
5 Seringa 1
6 Tinta à base de água 1
7 Tubo de conexão de ar 1
8 Peso 5
5. Lista de experimentos didáticos com o produto
(1) Experimento de medição direta de pressão com manômetro diferencial de tubo em U
(2) Experimento de medição direta de pressão com manômetro diferencial de tubo inclinado
(3) Experimento de medição indireta de pressão com manômetro diferencial de tubo Bourdon e comparação com dispositivo de medição direta
(4) Experimento de calibração com o dispositivo de calibração de pressão diferencial (tipo pistão e tubo Bourdon)
