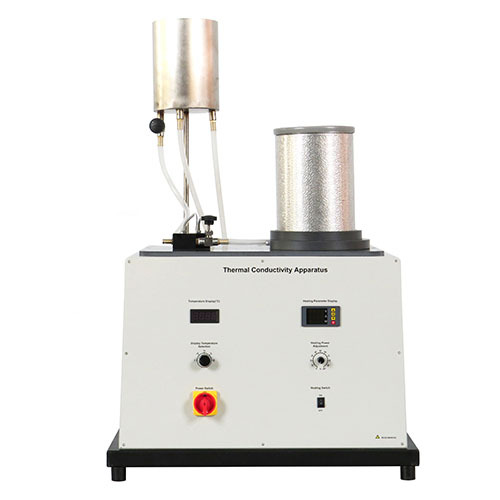

SR3027 Condução de calor em metais, equipamentos de laboratório térmico, equipamentos didáticos, equipamentos para ensino.1. Introdução ao Produto
1.1 Descrição do Produto
O medidor de condutividade térmica é um instrumento profissional usado para medir com precisão a condutividade térmica de materiais. É amplamente utilizado em ciência dos materiais, construção e outras áreas. O dispositivo mede a condutividade térmica dos materiais pelo método de estado estacionário ou pelo método transiente para auxiliar os usuários na avaliação da condutividade térmica dos materiais.
1.2 Características do Produto
(1) O produto possui excelente desempenho de segurança elétrica, excelente projeto de proteção e confiabilidade de aterramento.
(2) O design do produto é bonito e de estrutura simples.
(3) O produto adota medidas anticorrosivas. O material é sólido e durável, o que prolonga consideravelmente a vida útil do produto.
2. Especificações Técnicas
2.1 Parâmetros técnicos
Parâmetros de alimentação: monofásico trifásico CA 220V.
Condições do ambiente de trabalho: temperatura ambiente -10℃～+40℃, umidade relativa < 85% (25℃).
2.2 Dimensões e peso
Dimensões: 550 mm × 550 mm × 1000 mm
Peso: aproximadamente 30 kg
3. Introdução aos nomes e funções dos componentes do produto
3.1 Corpo principal do produto
Nº Nome Qtd.
1 Reservatório de água de refrigeração 1
2 Válvula de controle de fluxo de entrada de água de refrigeração 1
3 Tubo de conexão da bomba de água 1
4 Tubo de transbordamento 1
5 Tubo de drenagem 1
6 Sensor de temperatura T5 1
7 Sensor de temperatura T4 1
8 Válvula de controle de fluxo de drenagem de água de refrigeração 1
9 Garrafa térmica Dewar 1
10 Instrumento de exibição de temperatura 1
11 Seletor de temperatura 1
12 Interruptor de alimentação 1
13 Instrumento de parâmetros de aquecimento 1
14 Seletor de proporção de aquecimento 1
15 Interruptor de aquecimento 1
3.2 Acessórios do produto
Nº Nome Qtd.
1 Cabo de alimentação britânico de três condutores 1
2 Tubo de drenagem 1
3 Aço inoxidável Ø40*65 mm 1
4 Latão Ø40*65 mm 1
5 Liga de alumínio Ø40*65 mm 1
6 Aço inoxidável Ø40*30 mm 1
7 Latão Ø40*30 mm 1
8 Liga de alumínio Ø40*30 mm 1
9 Fusível 5 A 5*20 5
4. Lista de experimentos didáticos do produto (Consulte o guia de experimentos para obter detalhes)
(1) Condutividade térmica do latão
(2) Condutividade térmica da liga de alumínio
(3) Condutividade térmica do aço inoxidável 304
(4) Cálculo da condutividade térmica equivalente de materiais compósitos Análise de condução de calor transiente
(5) Análise de condução de calor transiente
(6) Resistência de contato térmico
