ZE0080B Bancadas de Laboratório, Equipamento Educativo Escolar, Bancada de Treino Vocacional, Equipamento para Treino ElétricoI. Visão Geral do Produto
1.1 Visão Geral

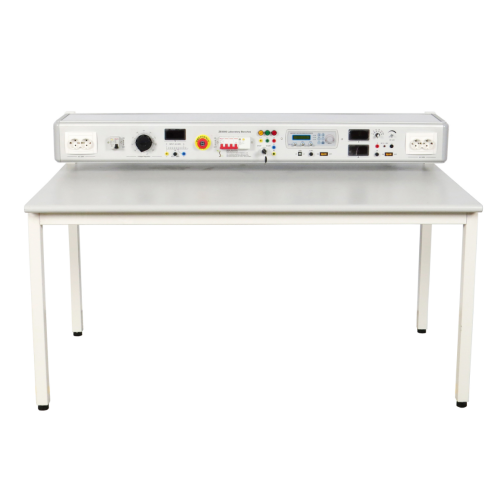

A bancada experimental ZE0080B é um dispositivo de formação prática para o ensino da engenharia elétrica e da tecnologia eletrónica. É adequada para o ensino e para exames de formação de competências em cursos técnicos de nível superior, escolas técnicas de nível secundário, universidades e escolas profissionais. A bancada experimental é constituída por uma bancada de treino e uma caixa de alimentação. A bancada de formação, com estrutura em alumínio, integra instrumentos práticos de medição de energia e é facilmente expansível nas suas funções para satisfazer diferentes requisitos experimentais. A caixa de alimentação oferece funções como disjuntor de controlo de potência trifásico, unidade reguladora de tensão CA monofásica e unidade de saída. Além disso, a bancada experimental também possui funções de proteção completas, incluindo instrumentos de visualização digital e diversos dispositivos de proteção. Para garantir resultados experimentais seguros e eficazes, devem ser seguidas as instruções de operação e as precauções correspondentes quando se utiliza a bancada experimental ZE0080B.
1.2 Características
(1) Consiste numa mesa de treino e numa caixa de alimentação, com uma estrutura em alumínio, que é fácil de utilizar e durável.
(2) Integra instrumentos práticos de medição de energia e possui um bom sistema de proteção de segurança. (3) É fácil expandir as funções para satisfazer diferentes requisitos experimentais.
(4) Possui um bom sistema de proteção de segurança para cultivar a capacidade dos alunos para analisar e resolver problemas.
(5) A caixa de alimentação oferece funções como controlo de energia trifásica, regulação de tensão CA monofásica e fonte de alimentação CC ajustável.
(6) Possui instrumentos de visualização digital completos e várias características de proteção.
(7) Pode ser ligada a um PC para controlo de programação e download de formas de onda.
(8) Atenção às precauções de segurança, como a correta cablagem, manutenção da limpeza e evitar o contacto com partes sob tensão.
II. Parâmetros de Desempenho
2.1 Parâmetros Técnicos
Caixa de alimentação: Entrada CA 220V
Amperímetro CC: 5A
Voltímetro CC: 600V
Regulador de tensão de contacto: Saída 0~250V; Entrada 220V
2.2 Dimensões e Peso
Tamanho: 1500mm×800mm×1100mm
Peso: <100kg
III. Lista de Componentes e Introdução Detalhada
3.1 Componentes Principais
Número Nome
1 Tomada europeia
2 Disjuntor 1P+N
3 Botão de regulação da tensão CA
4 Voltímetro CA
5 Botão de paragem de emergência
6 Disjuntor 4P
7 Luz indicadora de energia
8 Terminal de saída
9 Chave seletora
10 Gerador de sinal
11 Porta USB
12 Amperímetro CC
13 Voltímetro CC
14 Botão de regulação grosso
15 Botão de ajuste fino
16 Chave seletora de módulos
3.2 Acessórios
Número Nome
1 Cabo elétrico de 4mm (amarelo)
2 Cabo elétrico de 4mm (vermelho)
3 Cabo elétrico de 4mm (azul)
4 Cabo elétrico de 4mm (preto)
5 Cabo elétrico de 4mm (bicolor)
6 Linha de comunicação do gerador de sinal
7 Fusível 3A
8 Fusível 0,5A
3.3 Lista de Configuração do Produto
Número Nome Quantidade
1 Tomada europeia 2
2 Disjuntor 1P+N 1
3 Regulador de tensão 1
4 Voltímetro CA 1
5 Botão de paragem de emergência 1
6 Disjuntor 4P 1
7 Luz indicadora de energia trifásica 3
8 Gerador de sinal 1
9 Voltímetro CC 1
10 Amperímetro CC 1
11 Interruptor seletor de gama de energia CC 1
12 Botão de ajuste fino da alimentação CC 1
13 Interruptor seletor 1
IV. Operação Experimental
Utilização das Bancadas de Laboratório ZE0080B
