SR6005 Equipamento Didáctico Móvel para Bancadas de Ensaios, Equipamento para Ensino Profissional, Equipamento para Laboratório de Mecânica dos Fluidos

1. Visão Geral do Produto
1.1 Visão Geral
Um dos métodos de descrição no estudo da infiltração e fluxo de água subterrânea é a visualização das linhas de fluxo.

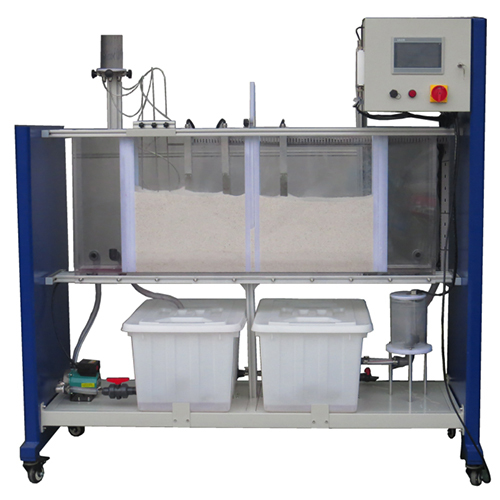

O equipamento inclui um tanque de água transparente com areia, um circuito fechado de água com um tanque de armazenamento e uma bomba, um sensor de pressão e um sistema de injeção de corante com agulha. A secção experimental é separada da câmara de alimentação e da câmara de descarga por uma tela fina, e é utilizada uma válvula para ajustar o fornecimento de água. A utilização de um agente de contraste torna as linhas de fluxo visíveis, uma vez que ocorrem na infiltração e no fluxo de água subterrânea. Assim, é instalada uma janela de observação de vidro transparente para melhor observação da experiência.
Diversos modelos permitem uma vasta gama de ensaios, como a distribuição de pressão na fundação ou infiltração e o fluxo de água subterrânea sob estacas-prancha. O modelo de fundação está equipado com um tubo que mostra a pressão no modelo, o que permite determinar a curva de pressão na fundação.
O tubo de saída do tubo de transbordo facilita a queda da água para o depósito de água, e o depósito de água está equipado com um sensor de nível de líquido para observar a alteração do volume de água.
1.2 Características
(1) A base do dispositivo de treino é composta por perfis de aço carbono e alumínio, com uma estrutura estável e não é fácil de danificar. Equipado com rodízios móveis, fácil de utilizar.
(2) O dispositivo de experiência com fluidos é feito de material acrílico transparente, o que facilita a observação e a experiência.

1.3 Parâmetros de desempenho
Dimensões: C×L×A 1820X670X1800mm
Peso: <200kg
Voltagem: AC220V 50HZ
Dimensões da secção experimental: C×L×A 1450X120X580mm
Bomba de água: potência 205W, caudal máximo 80L/min, altura de elevação 9M
Cilindro de corante: diâmetro interior 80mm, altura 140mm
2. Composição do produto
1 Balde de corante
2 Modelo de estaca-prancha
3 Caixa de controlo
4 Ecrã sensível ao toque
5 Interruptor de alimentação
6 Luz indicadora de energia
7 Sensor de nível de líquido
8 Tanque de água de sedimentação
9 Depósito de água limpa
10 Bomba de circulação de água
11 Secção de teste
12 Válvula de agulha de ajuste
3. Conteúdo experimental
Experiência 1 Determinar a linha de fluxo do corante no meio permeável
Experiência 2 Linha de fluxo sob o estaca-prancha
Experiência 3 Determine a curva de pressão na fundação
