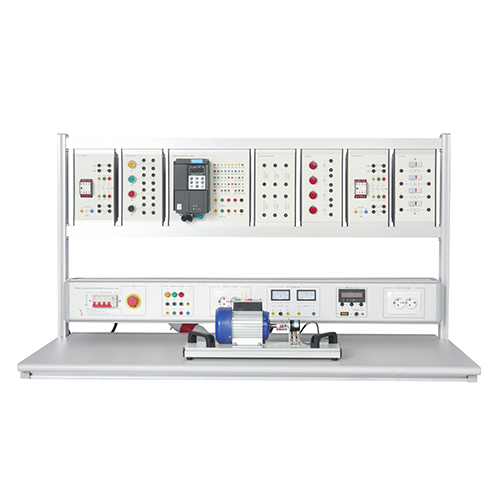

Kit Experimental de Motor ZE3436 com Carga Resistiva - Equipamento Escolar para Formação em Bancada de Trabalho Educativo - Equipamento para Formação em Elétrica1. Introdução ao Equipamento
1.1 Visão Geral
Este dispositivo de treino abrangente reúne motores e componentes de controlo industrial, sendo concebido com foco em experiências. O seu objetivo é permitir que os alunos compreendam completamente o mecanismo de funcionamento dos motores e dominem as competências de aplicação de diversos dispositivos de controlo através de operações práticas. Através destas experiências cuidadosamente elaboradas, os alunos podem não só familiarizar-se com as características de desempenho dos motores, mas também obter uma compreensão aprofundada dos princípios de controlo e dos métodos técnicos para implementar um controlo preciso.
O conteúdo experimental deste dispositivo é rico, abrangendo diversos modos de controlo, desde o básico ao avançado, garantindo que os alunos podem dominar completamente o conhecimento teórico e as competências práticas necessárias.
1.2 Características
1. Design estrutural moderno e leve:
Adota colunas de perfil de alumínio leves, resistentes e fáceis de movimentar, em consonância com a estética do design industrial moderno.
Os instrumentos de medição integrados e a prática fonte de alimentação poupam espaço, simplificam o processo de operação e reduzem a complexidade da cablagem externa.
2. Unidade experimental modular:
O módulo experimental está integrado na plataforma num sistema de instalação tipo caixa, o que facilita a substituição e a manutenção, aumentando a comodidade e a flexibilidade de utilização.
Este design modular permite que a plataforma se adapte a uma variedade de necessidades experimentais diferentes, desde experiências básicas de circuitos até ao desenvolvimento de estratégias de controlo avançadas.
3.º Suporte a programas abrangentes de formação prática:
A plataforma suporta formação prática a vários níveis, incluindo formação em competências operacionais básicas, desenvolvimento de estratégias de controlo avançadas, etc., proporcionando aos alunos oportunidades práticas abrangentes.
Os recursos de hardware avançados podem atender à execução de projetos de diferentes complexidades, permitindo aos alunos o acesso à tecnologia e aos equipamentos de ponta do setor.
4. Atenção à segurança:
Foi concebido um sistema completo de proteção de segurança, incluindo botão de paragem de emergência, proteção contra curto-circuito e sobrecarga, etc., para garantir a segurança do processo experimental.
Ao reduzir os riscos inesperados, os alunos podem concentrar-se no desenvolvimento das suas competências e conhecimentos num ambiente seguro. 5.º Ambiente de prática multidimensional:
A plataforma não só proporciona oportunidades práticas para operações técnicas, como também incentiva os alunos a envolverem-se na aprendizagem exploratória e na inovação, cultivando competências de resolução de problemas.
O modelo de ensino que combina teoria e prática ajuda os alunos a compreender melhor os conceitos e a melhorar as suas capacidades de aplicação.
Em suma, esta plataforma de formação prática é uma ferramenta de ensino moderna, multifuncional, eficiente e segura, adequada para utilização em diversas instituições de ensino e formação, ajudando os alunos e técnicos a melhorar as suas competências práticas e teóricas num ambiente seguro.
2. Parâmetros técnicos
Potência de entrada: CA trifásica 380V 50Hz
Peso: 99 kg
Condições de funcionamento: Temperatura: 10℃～+40℃ Humidade relativa: <85% (25℃)
Dimensões: 1480 mm * 780 mm * 990 mm
3. Lista de componentes e descrição detalhada
3.1 Parte principal
Nº Nome
1 Parte da caixa de suspensão
2 Parte da caixa de alimentação
3 Parte do motor
3.2 Parte da caixa de alimentação
Nº Nome
1 Módulo disjuntor 4P
2 Módulo de saída CA trifásica 380V
3 Módulo de saída CA 220V com tomada europeia
4 Módulo de medição de tensão e corrente CA
5 Módulo de medição da velocidade do motor
6 Módulo de saída CA 220V com tomada europeia
3.3 Lista de configuração do equipamento
Nº Nome Qtd.
Componente 1 Caixa de suspensão do contactor CA 1
Componente 2 Caixa de suspensão do fusível 1
Componente 3 Caixa de suspensão da luz indicadora 1
Componente 4 Caixa de botões suspensa 1
Componente 5 Caixa do conversor de frequência suspensa 1
Componente 6 Caixa de carga resistiva suspensa 1
Componente 7 Módulo de motor assíncrono trifásico 1
3.4 Acessórios
Nº Nome Qtd
1 Cabo de ligação de segurança de 4 mm, 1 metro, ponta dupla, amarelo 10
2 Cabo de ligação de segurança de 4 mm, 1 metro, ponta dupla, preto 10
3 Cabo de ligação de segurança de 4 mm, 1 metro, ponta dupla, bicolor 5
4 Fusível de núcleo 5A 3
5 Fusível 5A 5*20 3
6 Cabo de ligação de segurança de 2 mm, 100 cm 8
7 Cabo de ligação de segurança de 4 mm, 1 metro, ponta dupla, vermelho 10
8 Cabo de ligação de segurança de 4 mm, 1 metro, ponta dupla, azul 10
9 Cabo de ligação de segurança de 4 mm, 1 metro, ponta dupla, verde 10
4. Lista de experiências
Experiência 1 Controlo de arranque e paragem do motor
Experiência 2 Controlo de malha fechada do motor
Experiência 3 Avanço e reversão Controlo de motor assíncrono trifásico
Experiência 4 Efeito da carga resistiva no desempenho do motor
Experiência 5 Experiência de travagem do motor
