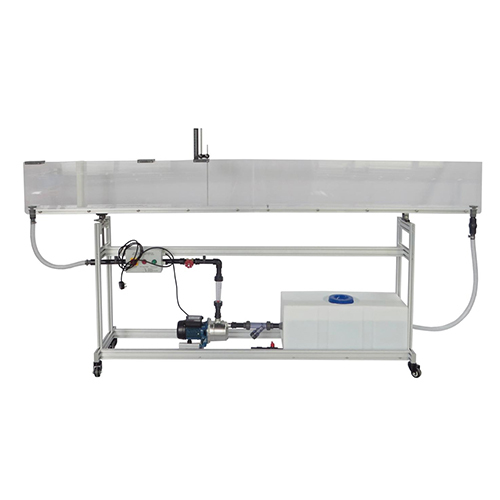

ZM7317 Dispositivos de Distribuição e Medição em Canal Aberto, Canal de Escoamento de 2,5 metros, Equipamento Didáctico, Equipamento para Formação Profissional, Equipamento para Laboratório de Mecânica dos Fluidos

I. Visão Geral do Produto
1.1 Visão Geral
A engenharia hidráulica preocupa-se com as vias navegáveis ​​​​artificiais, a regulação de rios e barragens, etc. Utilizando um canal experimental em laboratório, podem ser ensinados os princípios básicos necessários. O canal experimental é um circuito fechado de circulação de água. A secção transversal da secção experimental é de 60x300mm e o comprimento da secção experimental é de 2,5m. As paredes laterais da secção experimental são constituídas por plexiglass, o que permite uma boa observação das experiências. O elemento de entrada é concebido para que a água flua para a secção experimental quase sem turbulência. A inclinação do canal experimental pode ser ajustada para simular uma inclinação e formar um fluxo de água uniforme a uma profundidade de drenagem constante. Uma variedade de formatos de descarregador está disponível para garantir o planeamento experimental.
1.2 Características
(1) O dispositivo adota uma estrutura de coluna de perfil de alumínio, que é simples e elegante no geral. (1) Está equipado com rodas universais na parte inferior para facilitar a deslocação.
(2) A plataforma de formação possui um bom sistema de proteção de segurança.
(3) O simulador é feito de material transparente, o que facilita a observação do fluxo de água.
(4) O caudal de água pode ser ajustado por uma válvula de esfera.
II. Parâmetros de Desempenho
Potência de entrada: monofásica trifásica AC220V 50Hz
Dimensões: 3000mm x 500mm x 1000mm
Peso: <100Kg
Temperatura ambiente: -10℃～+40℃
Humidade relativa: <85% (25℃)

III. Lista de Componentes e Descrição Detalhada
3.1 Componentes Principais
Número Nome
1 Reservatório de água
2 Entrada de água
3 Saída de água
4 Bomba de água
5 Válvula de esfera
6 Medidor de caudal
7 Tubo de entrada de água
8 Botão de regulação
9 Filtro
10 Válvula de drenagem
11 Bloco de tração do canal aberto
12 Indicador do nível de água
13 Canal aberto
3.2 Componentes Elétricos
Número Nome
1 Interruptor de carga
2 Luz indicadora da bomba de água
3 Luz indicadora de energia
3.3 Lista de Configuração do Equipamento
Nº Nome QTD
Componente 1 Reservatório de água 1
Componente 2 Entrada de água 1
Componente 3 Água dreno 1
Componente 4 Bomba de água 1
Componente 5 Válvula de esfera 1
Componente 6 Medidor de caudal 1
Componente 7 Tubo de entrada de água 1
Componente 8 Botão de regulação 1
Componente 9 Válvula de controlo 2
Componente 10 Interruptor da bomba de água 1
Componente 11 Luz indicadora da bomba de água 1
Componente 12 Interruptor de alimentação 1
Componente 13 Luz indicadora de alimentação 1
Componente 14 Medidor de nível de água 1
3.4 Acessórios
Número Nome Quantidade
1 Placa de fluxo 1
2 Vertedouro pontiagudo 1
3 Descarregador de crista larga 1
4 Placa de descarregador com abertura retangular 1
5 Placa de descarregador com abertura trapezoidal 1
6 Placa de descarregador com abertura em V 1
7 Placa de descarregador retangular sem abertura 1
IV. Lista de Experiências
Experiência 1: Determinação do coeficiente de caudal em descarregador
Experiência 2: Estudo do fenómeno de ressalto hidráulico
Experiência 3: Estudo do fator e coeficiente de Chezy
Experiência 4: Estudo da relação entre o descarregador subaquático de crista estreita e o descarregador de dobra
