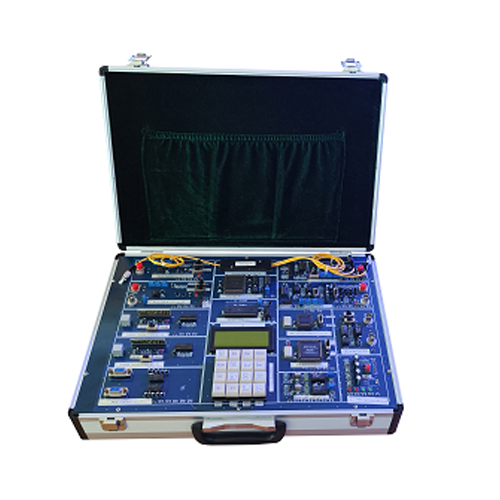

Kit de Formação em Comunicação por Fibra Óptica TB230621S09 - Equipamento Educativo Escolar - Bancada de Treino Vocacional - Equipamento para Treino ElétricoDescrição do produto:
Este dispositivo combina fielmente a realidade da comunicação moderna por fibra ótica, refletindo plenamente a situação atual e a tendência de desenvolvimento desta área. É a melhor opção para os estudantes que pretendem unir a teoria e a prática. Este sistema experimental pode ser utilizado para o ensino prático em comunicação, optoelectrónica, óptica, electrónica, física e outras áreas afins, permitindo aos alunos compreender os princípios da comunicação óptica e estabelecer as bases para estudos e trabalhos futuros.
Composição do sistema:
1. Utilizando o microcontrolador 89C52 de alto desempenho como controlador do sistema, um teclado matricial 4x4 realiza a configuração do estado de funcionamento e apresenta o estado de funcionamento e os parâmetros num LCD de 192x64.
2. Cada uma das unidades de transmissão óptica de 1310nm e 1550nm possui duas chaves de comutação analógica e digital para transmissão de sinais analógicos e digitais.
3. Duas unidades de receção ótica, cada uma com um interruptor analógico e digital, além de um interruptor seletor e um jumper para receção de sinais analógicos e digitais.
4. Duas interfaces telefónicas, com comutadores analógicos e digitais para transmissão de telefonia de voz.
5. Circuito de conversão de nível RS232 bidirecional e interface padrão RS232 para realizar a transmissão de dados entre o computador e o MODEM.
6.Um divisor ótico monomodo 1 × 2 que pode obter 1 entrada e 2 saídas de sinais óticos.
7. Utiliza o dispositivo CPLD EPM7128 e o conversor digital-analógico série TLC5620.
Descrição do produto:
Este dispositivo combina fielmente a realidade da comunicação moderna por fibra ótica, refletindo plenamente a condição atual e a tendência de desenvolvimento da comunicação por fibra ótica, sendo a melhor escolha para os alunos combinarem a teoria com a prática. Este sistema experimental pode ser utilizado para o ensino experimental em comunicação, optoelectrónica, óptica, electrónica, física e outras áreas relacionadas, para que os alunos possam compreender o princípio da comunicação óptica e estabelecer as bases para estudos e trabalho futuros.
Composição do sistema:
1. Utilizando o microcontrolador 89C52 de alto desempenho como controlador do sistema, uma matriz de teclado 4×4 realiza a configuração do estado de funcionamento e apresenta o estado de funcionamento e os parâmetros num LCD de 192×64. 2.º Cada uma das unidades de transmissão óptica de 1310nm e 1550nm possui dois interruptores de comutação analógicos e digitais que podem transmitir sinais analógicos e digitais.
3. Duas unidades de receção ótica, cada uma com um interruptor analógico e digital, além de um interruptor seletor e um jumper para receção de sinais analógicos e digitais.
4. Duas interfaces telefónicas, com comutadores analógico e digital para transmissão de voz.
5. Circuito de conversão de nível RS232 bidirecional e interface padrão RS232 para transmissão de dados entre o computador e o modem.
6.Um divisor ótico monomodo 1 × 2 que permite 1 entrada e 2 saídas de sinais óticos.
7. Utilizando o dispositivo CPLD EPM7128 e o conversor digital-analógico série TLC5620, e analógico
29. Experiência de transmissão de imagem por fibra ótica
30. Experiência de comunicação ponto-multiponto por fibra óptica
31. Transmissão por fibra ótica com multiplexagem por divisão de comprimento de onda
Configuração do produto:
1 Osciloscópio duplo de 20 MHz (1 unidade)
2 Câmara (1 unidade)
3 Monitor de 5 polegadas (1 unidade)
4 Multiplexador por divisão de comprimento de onda (WDM) (1 unidade)
5 Adaptador SC/SC (1 unidade)
6 Adaptador ST/ST (1 unidade)
7 Jumper FC/PC-SC/PC (1 unidade)
8 Jumper FC/PC-SC/PC (1 unidade)
9 Jumper FC/PC-SC/PC (1 unidade)
10 Interruptor óptico 1310/1550 (1 unidade)
11 Atenuador ótico ajustável (1 unidade)
12 Testador de BER ET2000 (1 unidade)
13 Medidor de potência óptica GNS-OPM/A (1 unidade)
14 Telefone (2 unidades)
