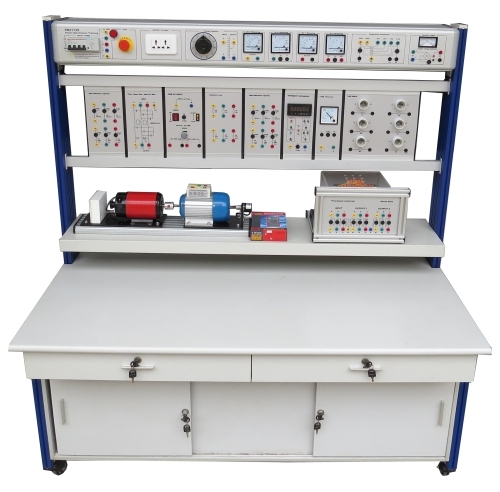

Bancada de Formação em Electrónica de Potência (Modelo SR2112S) – Equipamento Educativo para Laboratório e Formação Profissional em EletricidadeI. Produto
1.1 Visão geral
Este equipamento de treino inclui componentes básicos, circuitos retificadores de eletrónica de potência, reguladores de velocidade CC (PWM) e objetos de controlo de motores. Através de experiências relevantes, permite familiarizar-se com os retificadores controlados por silício (SCR) e com as características de funcionamento dos motores, bem como compreender os seus princípios e modos de controlo, melhorando os conhecimentos e as competências dos alunos. É adequado para o ensino profissional e para a avaliação de competências em faculdades técnicas, escolas técnicas de nível superior e escolas de ensino profissional de nível secundário.
1.2 Características
(1) Bancada de treino com estrutura de colunas em alumínio; fonte de alimentação integrada, segura, prática e resistente a danos.
(2) Configuração completa dos módulos de circuito (painéis modulares), permitindo uma utilização combinada e uma grande variedade de exercícios práticos.
(3) Possibilidade de adicionar ou remover módulos de forma flexível, de acordo com os requisitos de diferentes utilizadores e experiências.
(4) Plataforma de formação equipada com um sistema de proteção e segurança robusto.
II. Parâmetros técnicos
(1) Alimentação de entrada: trifásica, cinco fios, 380V ±10%, 50Hz
(2) Dimensões: 1600mm × 800mm × 1800mm
(3) Capacidade total: < 2,0 kVA
(4) Peso: < 100 kg
(5) Condições de funcionamento:
Temperatura ambiente: -10°C a +40°C
Humidade relativa: < 85% (a 25°C)
3.1 Painel de controlo de potência
Painel de controlo de potência com estrutura em perfil de alumínio e invólucro fechado, integrado na base do equipamento.
3.2 Bancada de treino (apenas para o modelo de piso)
Bancada de treino com estrutura em alumínio. Equipada com 4 rodízios universais na base, 2 deles com travão, facilitando a deslocação e a imobilização. O tampo da bancada tem 25 mm de espessura, fabricado em material de alta densidade com tratamento resistente ao fogo, altas temperaturas e alta pressão. Inclui três gavetas com calhas deslizantes e dois compartimentos tipo armário. Estrutura sólida e fiável, com acabamento esteticamente agradável. 3.3 Painel de alimentação
(1) Entrada de energia trifásica (cinco fios); equipado com disjuntor diferencial residual (DR) e botão de paragem de emergência para corte da alimentação em situações de emergência.
(2) Contadores de corrente e tensão para indicação das grandezas de saída.
(3) Equipado com indicadores luminosos, tomada de saída de energia e tomadas de segurança.
(4) Circuito interno de corrente alternada (CA) com proteção contra curto-circuito.
(5) Circuitos internos de CA (0-220 V contínuos), fonte de alimentação CC estabilizada com múltiplas saídas de tensão e fonte de alimentação CA de baixa tensão, todos com proteção contra curto-circuitos.
3.4 Equipamentos e acessórios
(1) Módulo (painel) de medidor de fator de potência (1 unidade)
(2) Módulo de filtro CA trifásico (1 unidade)
(3) Módulo de filtro indutivo/capacitivo (1 unidade)
(4) Módulo de tacómetro (1 unidade)
(5) Módulo de carga capacitiva (1 unidade)
(6) Módulo de controlo de velocidade CC via PWM (1 unidade)
(7) Motor assíncrono trifásico de indução (rotor em gaiola de esquilo)
(8) Motor de corrente contínua (CC)
(9) Módulo de transformador trifásico
(10) Módulo de carga resistiva (lâmpadas) (1 unidade)
(11) Cabos elétricos de segurança de 4 mm (25 unidades)
(12) Kit de ferramentas para eletricista (1 conjunto)
(13) Multímetro digital (1 unidade)
