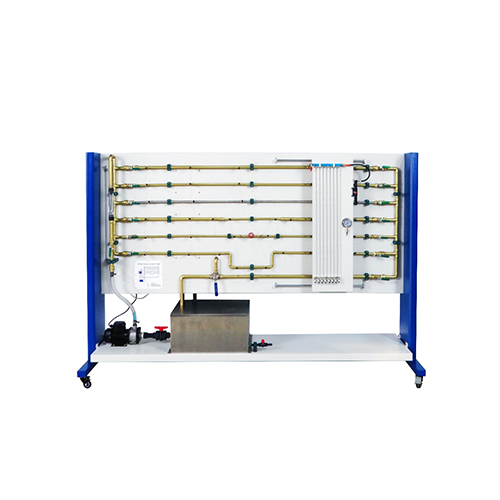

ZF0322 Perdas de Pressão em Tubagens - Equipamento Didáctico - Equipamento para Formação Profissional - Equipamento para Laboratório de Mecânica dos Fluidos

1. Introdução ao Produto
1.1 Descrição do Produto
O fluido que flui na tubagem é afetado pelo atrito, o que provoca a perda de energia e a queda de pressão total. A perda de pressão convencional provocada pelo atrito na parede será diferente, sendo que estas perdas de pressão variam de acordo com os obstáculos encontrados pelo fluido.
O manómetro de perda de pressão em tubagens ZF0322 pode mostrar a perda de pressão nestes diferentes pontos. O produto está equipado com uma coluna de nível de líquido para observar a perda de pressão do fluido na tubagem antes e depois da curva. O produto também pode obter o caudal da tubagem através do tanque de medição de volume e do cronómetro.
1.2 Características do Produto
1. O produto apresenta um excelente desempenho de segurança elétrica, um excelente design à prova de água e fiabilidade de ligação à terra.
2.º O design do produto é bonito e de estrutura simples.
3. O produto adota medidas anticorrosivas. O material é sólido e durável, o que prolonga consideravelmente a vida útil do produto.
4. O produto possui diversos módulos experimentais e pode realizar tarefas de teste em diversas condições. 2. Especificações técnicas
2.1 Parâmetros técnicos
Parâmetros da fonte de alimentação: AC220V
Parâmetros da bomba de água: caudal 5m³/H; altura manométrica 20m
Gama de medição da coluna de líquido: 0mm-900mm de coluna de água
Gama de medição do manómetro: 0-1bar
Manómetro diferencial portátil: intervalo: -34,47 ~ +34,47kPa
Condições ambientais de trabalho: Temperatura ambiente: 10℃～30℃ Humidade relativa ＜ 75% (25℃).
2.2 Dimensões e peso
Dimensões 1: 2880*840*1950
Peso 1: aproximadamente 400 kg

3. Componentes do produto
3.1 Corpo principal do produto
Nº Nome
1 Indicador de nível de volume
2 Medidor de caudal rotativo
3 Válvula de controlo de caudal da linha principal
4 Bomba de água
5 Diagrama esquemático
6 Válvula de controlo de entrada de água
7 Tubagem experimental de cobre de 28 mm
8 Tubagem experimental de cobre de 22 mm
9 Tubagem experimental de aço inoxidável de 22 mm
10 Tubagem experimental de diâmetro variável por contracção e dilatação
11 Tubagem experimental com válvula substituível
12 Tubagem experimental com cotovelo
13 Válvula comutável
14 Reservatório de água experimental
15 Válvula de drenagem
16 Medidor de nível de líquido
17 Válvula de escape
18 Bomba de ar
19 Manómetro
20 Válvula de controlo de caudal do circuito principal
3.2 Parte elétrica do produto
Nº Nome
1 Disjuntor
2 Interruptor de controlo da bomba de água
3.3 Acessórios do produto
Nº Nome
1 Manómetro diferencial portátil
2 Tubo de ligação
3 Cabeçote de conversão
4 Bateria
5 Cronómetro
6 Acessório de válvula substituível 1
7 Acessório de válvula substituível 2
8 Tubo de ar 8*3m
4. Lista de Configuração do Produto
Nº Nome Qtd
1 Indicador de nível de volume 1
2 Medidor de caudal rotativo 2
3 Válvula principal de controlo de caudal 1
4 Bomba de água 1
5 Diagrama esquemático 1
6 Válvula 14
7 Tubagem experimental de tubo de cobre de 28mm 1
8 Tubagem experimental de tubo de cobre de 22mm 1
9 Tubagem experimental de tubo de aço inoxidável de 22mm 1
10 Tubagem experimental de diâmetro variável por contracção e dilatação 1
11 Tubagem experimental com válvula substituível 1
12 Tubagem experimental com cotovelo 1
13 Válvula comutável 1
14 Tanque de água experimental 1
15 Válvula de drenagem 1
16 Medidor de nível de líquidos 1
17 Válvula de escape 1
18 Bomba de ar 1
19 Manómetro 1
20 Disjuntor 1
21 Interruptor de controlo da bomba de água 1
22 Manómetro diferencial portátil 1
23 Tubo de ligação 2
24 Cabeçote de conversão 1
25 Bateria 1
26 Cronómetro 1
27 Acessório de válvula substituível 1 1
28 Acessório de válvula substituível 2 1
29 Tubo de ar 8
5. Lista de experiências didáticas do produto
(1) Método aproximado de medição de caudal utilizando um tanque de medição volumétrica
(2) Medição da perda de pressão em diferentes materiais e com o mesmo diâmetro de tubo
(3) Medição da perda de pressão em diferentes diâmetros de tubo, com o mesmo comprimento e material
(4) Medição da perda de pressão durante a contração e expansão da tubagem
(5) Medição da perda de pressão ao substituir diferentes válvulas na tubagem
(6) Medição da perda de pressão provocada por curvas na tubagem
