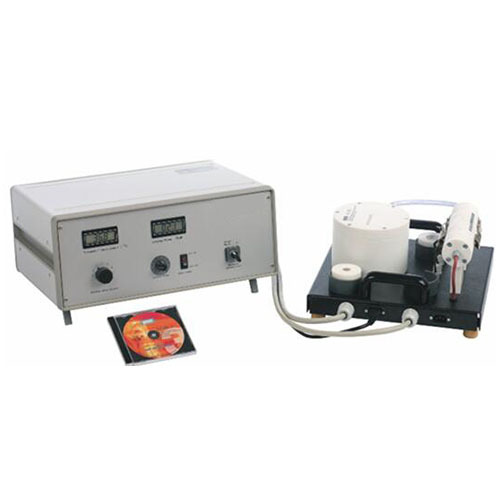

SR3025 Condução de calor radial e linear, equipamentos de laboratório térmico, equipamentos didáticos, equipamentos para ensino.A unidade deverá realizar os seguintes experimentos e investigações:
Objetivos de Aprendizagem / Experimentos
condução de calor linear (parede plana)
determinação de perfis de temperatura para diferentes materiais
determinação do perfil de temperatura em caso de perturbação
determinação da condutividade térmica lambda
condução de calor radial
determinação do perfil de temperatura
determinação da condutividade térmica lambda
Especificações
[1]investigação da condução de calor em corpos sólidos
[2]montagem experimental composta por unidade experimental e unidade de visualização e controle
[3]condução de calor linear: 3 objetos de medição, elemento de aquecimento e resfriamento, 9 pontos de medição de temperatura
[4]condução de calor radial: disco de latão com elemento de aquecimento e resfriamento, 6 pontos de medição de temperatura
[5]resfriamento por meio de água da torneira
[6]elemento de aquecimento elétrico
Monitor TFT de 21" Win 10 em inglês
Dados técnicos
Condução térmica linear
3 objetos de medição, isolados
1x DxL: 25x30mm, aço
1x DxL: 15x30mm, latão
1x DxL: 25x30mm, latão
aquecedor: 140W
Condução térmica radial
disco DxL: 110x4mm
aquecedor no centro do disco: 125W
bobina de resfriamento na borda externa do disco Faixas de medição
temperatura: 0...100°C
potência: 0...200W
Dimensões e peso
CxLxA: 400x360x210mm (unidade experimental) CxLxA: 470x380x210mm (unidade de exibição e controle) Peso total: aprox. 22kg
Material de construção: aço inoxidável
