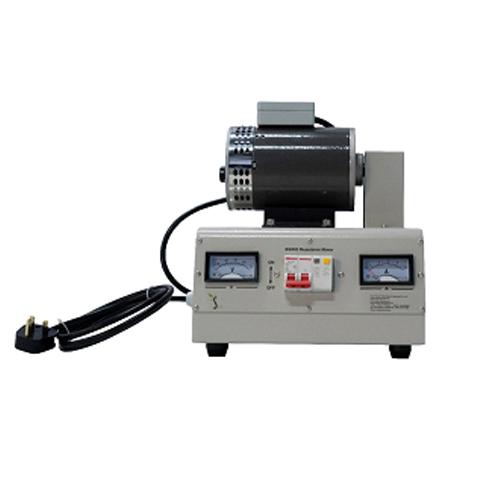

SSR03 Motor de Repulsão - Bancada de Treino Vocacional - Bancada de Laboratório Educativo - Equipamento de Treino Elétrico1. Introdução ao equipamento
1.1 Visão geral
O motor de repulsão é um motor CA monofásico com comutador, adequado para situações em que a alimentação monofásica requer regulação de velocidade e mudança de direção. Este tipo de motor foi concebido para proporcionar um elevado nível de binário ou força rotacional no arranque e para permitir a fácil alteração do sentido de rotação. Utiliza uma série de escovas de contacto que podem ter diferentes ângulos e níveis de contacto para alterar o binário e os parâmetros de rotação.
1.2 Características
O motor de repulsão é um motor CA monofásico com comutador. As suas características refletem-se principalmente nos seguintes aspetos:
1. Modo de alimentação: O enrolamento do estator do motor de repulsão é alimentado por uma fonte de alimentação monofásica, e o rotor é um enrolamento de armadura com um comutador que é curto-circuitado por uma escova.
2.º Direção e controlo da velocidade: Ajustando a posição da escova, a direção e a velocidade de rotação do rotor podem ser alteradas. Quando as escovas se desviam no sentido anti-horário da linha geométrica central, o rotor roda no sentido horário; Quando as escovas se desviam no sentido dos ponteiros do relógio da linha geométrica central, o rotor roda no sentido contrário.
3.º Binário de arranque: O motor de repulsão possui uma grande força de arranque, e o seu binário de arranque atinge 3 a 5 vezes o binário de plena carga.
4. Características mecânicas: As características de funcionamento do motor de repulsão são semelhantes às do motor de corrente contínua em série e podem realizar o arranque de cargas mecânicas pesadas.
5. Âmbito de aplicação: Adequado para situações em que o acionamento necessita de ajustar a velocidade e mudar a direção, especialmente adequado para ambientes de alimentação monofásica.
6. Proteção contra sobrecarga: Alguns motores estão equipados com dispositivos de proteção contra sobrecarga para proteger o motor contra a queima devido à corrente excessiva durante a sobrecarga.
7. Complexidade da estrutura: A estrutura do motor de repulsão é relativamente complexa, e o seu estator e rotor possuem bobinas.
2. Parâmetros técnicos
Potência de
entrada: 220V 50Hz 0,5kW
Peso: 17kg
Condições de funcionamento: -10℃～+40℃
Dimensões: 400*300*410
3. Lista de componentes e descrição detalhada
3.1 Componentes principais
Nº Nome
1 Caixa à prova de água
2 Motor de repulsão
3 Ficha britânica
4 Voltímetro CA
5 Disjuntor com proteção contra fugas de corrente 2P 16A
6 Amperímetro CA
3.2 Lista de configuração do equipamento
Nº Nome Qtd.
Componente 1 Caixa estanque 1
Componente 2 Motor de repulsão 1
Componente 3 Ficha britânica 1
Componente 4 Voltímetro CA 1
Componente 5 Disjuntor com proteção contra fugas de corrente 2P 16A 1
Componente 6 Amperímetro CA 1
4. Lista de experiências
Experiência 1 Compreender o princípio do motor de repulsão
Experiência 2 Experiência de comutação do motor de repulsão
