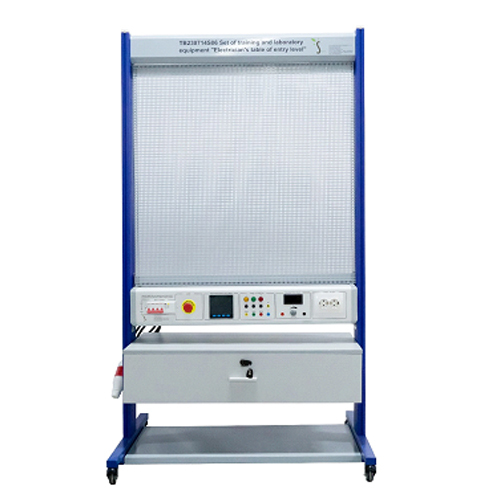

TB230714S06 Conjunto de Equipamento de Formação e Laboratório "Mesa de Eletricista para Iniciantes" Equipamento Didáctico Equipamento Escolar Formação Equipamento de Formação em EletricidadeI. Visão Geral do Produto
1.1 Visão Geral
Com o rápido desenvolvimento da economia mundial, há uma crescente procura de pessoal técnico e profissional, sendo cada vez mais necessários equipamentos de formação para formar novos profissionais. Os técnicos da área elétrica necessitam de uma bancada experimental que possa ser utilizada para formação relacionada com a eletricidade. Esta bancada de treino não só necessita de fornecer uma variedade de fontes de alimentação precisas, como também de permitir a livre combinação e instalação dos componentes experimentais. O conjunto de equipamentos de formação e laboratório "Bancada de Formação para Eletricistas Iniciantes" da nossa empresa cumpre estes dois requisitos.
1.2 Características
(1) A plataforma de formação possui um excelente desempenho de ligação à terra, o que garante a segurança dos utilizadores.
(2) A plataforma de formação oferece uma placa de malha sólida, que permite a combinação livre de componentes elétricos e suporta formações mais abrangentes e diversificadas.
(3) A plataforma de formação possui uma caixa elétrica integrada, o que simplifica bastante a complexidade da ligação dos componentes elétricos.
(4) A plataforma de treino oferece múltiplos tipos de tensões precisas e pode suportar requisitos experimentais mais diversos.
II. Parâmetros de desempenho
Potência de entrada: trifásico de cinco fios 380V±10% 50Hz
Dimensões: 1330*830*2010
Peso: 130KG
Condições de funcionamento: Temperatura ambiente -10℃～+40℃; Humidade relativa < 85% (25℃)
III. Lista de Componentes e Introdução Detalhada
3.1 Parte Principal
Número Nome
1 Ficha industrial à prova d'água
2 Corpo da bancada de treino prático
3 Painel de malha
4 Caixa elétrica
5 Gabinete
6 Rodízios móveis
3.2 Parte da caixa de energia
Número Nome
1 Disjuntor
2 Botão de emergência
3 Contador multifuncional trifásico
4 Tomada terminal e indicador luminoso de estado de energia
5 Botão regulador de pressão
6 Voltímetro CC
7 Tomada dupla
3.3 Lista de configuração do equipamento
Número Nome Quantidade
Componente 1 Disjuntor 1
Componente 2 Botão de emergência 1
Componente 3 Contador multifuncional trifásico 1
Componente 4 Indicador luminoso de energia 3
Componente 5 Voltímetro 1
Componente 6 Botão regulador de pressão 1
Componente 7 Tomada dupla 1
3.4 Acessórios
Número Nome Quantidade
1 Canaleta 6 peças
2 Ferramentas de instalação 1 conjunto
3 Disjuntor monofásico 3 peças
4 Disjuntor trifásico 3 peças
5 Terminal em forma de U 1 pacote
6 Terminal de pinos 1 pacote
7 Multímetro digital com alicate amperímetro e bateria 1 conjunto
8 Soldadura 1 peça
9 Parafusos auto-atarraxantes 50 peças
10 Clipe de plástico 50 peças
11 Lâmpada fluorescente 1 unid.
12 Guia 5 peças
13 Cabo preto 1 rolo
14 Cabo azul 1 rolo
15 Contador de energia monofásico 1 peça
16 Cabo elétrico preto de 4 mm 2 peças
17 Cabo elétrico azul de 4 mm 5 peças
18 Contador multifuncional trifásico 1 peça
19 Cabo elétrico vermelho de 4 mm 5 peças
20 Cabo elétrico amarelo de 4 mm 5 peças
21 Relé intermédio 1 peça
22 Contactor 1 peça
23 Interruptor 1 peça
24 Cabo elétrico verde de 4 mm 5 peças
25 Tomada de dois furos sem fio de terra 1 peça
26 Cabo elétrico bicolor de 4 mm 2 peças
27 Lâmpadas incandescentes e Casquilhos para lâmpadas (1 conjunto)
IV. Lista de Experiências
Experiência 1: Controlo elétrico da mesa de eletricista iniciante
Experiência 2: Teste da fonte de alimentação CA da mesa de eletricista principiante
Experiência 3: Teste da fonte de alimentação CC da mesa de eletricista principiante
Experiência 4: Introdução ao layout elétrico da mesa de eletricista principiante
