I. Visão Geral do Equipamento
1 Introdução
1.1 Visão Geral
Este sistema de formação simula o processo de geração de energia solar, permitindo aos alunos aprender a gerar eletricidade a partir da energia solar. O painel de energia solar é alimentado por uma lâmpada de iodetos metálicos de alta potência. Este equipamento de formação desenvolve a capacidade prática dos alunos e é adequado para universidades de engenharia, institutos de formação e escolas técnicas.
1.2 Características
(1) Este equipamento de treino utiliza uma estrutura de coluna em alumínio, com medidores internos integrados e rodas universais na base, facilitando a deslocação.
(2) Permite a criação de vários circuitos e componentes para experiências, que os alunos podem combinar para formar diferentes circuitos e realizar diferentes experiências e conteúdos de treino.
(3) Bancada de formação com sistema de proteção de segurança.
2. Parâmetros de Desempenho
(1) Dispositivo de geração de energia solar: estrutura totalmente em alumínio, painel fotovoltaico ajustável, dimensões de 800 mm x 800 mm x 1200 mm (comprimento x largura x altura).
(2) Unidade de caixa de energia: estrutura de perfil em alumínio, caixa suspensa em alumínio, dimensões exteriores 1080 mm × 300 mm × 740 mm (comprimento × largura × altura).
(3) Placa de célula solar individual:
(4) Especificações técnicas da bateria:
(5) Condições de funcionamento:
(6) Potência:

3. Introdução ao sistema
Este sistema é composto por quatro partes: sistema de geração de energia fotovoltaica, sistema de controlo e sistema inversor. O sistema de energia fotovoltaica é composto por painéis de células fotovoltaicas e baterias. O sistema de controlo é composto por um controlador de geração de energia solar. O sistema inversor é composto por um inversor de frequência e uma unidade de carga.
1. Sistema de geração de energia fotovoltaica simulado: este sistema utiliza três painéis solares de 18 V e 20 W, podendo ser ligado em série e em paralelo de acordo com a tensão do sistema. Simula a incidência da luz solar através do ajuste da posição relativa dos painéis fotovoltaicos, facilitando a simulação de diversas condições de luz solar. O gerador de energia fotovoltaica simulado é apresentado abaixo.
A saída do painel de células fotovoltaicas liga-se à caixa de ligação localizada na parte traseira do dispositivo, e a saída é feita através do terminal de segurança. A tensão nominal de saída de um único painel de células fotovoltaicas é de 18V; três painéis podem operar individualmente ou em paralelo.

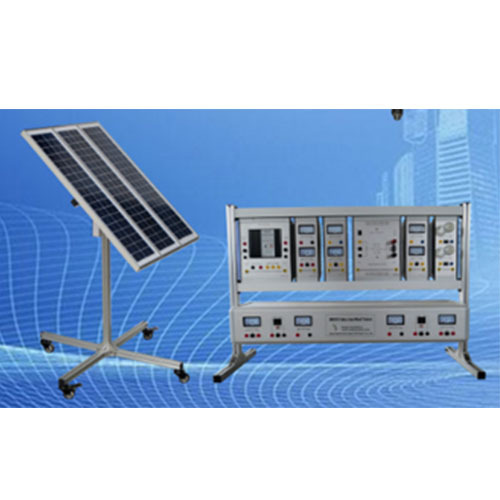

Gerador de energia fotovoltaica simulado
Explicação das condições da luz indicadora
3.2 Painel de controlo de energia
(1) Indicador de tensão e corrente de saída
(2) Equipado com indicador de energia e terminal de saída de energia de segurança.
(3) Possui uma fonte de alimentação CA interna com função de proteção contra curto-circuitos. Os alunos podem observar a estrutura interna da caixa de energia através da janela transparente.
3.3 Componentes do equipamento
(1) Caixa de suspensão do controlador (1 unidade)
(2) Caixa de suspensão do inversor (1 unidade)
(3) Caixa de suspensão da caixa do contador (2 unidades)
(4) Caixa de suspensão da carga terminal (2 unidades)
(5) Cabo de ligação elétrica de segurança de 4 mm (40 unidades)
4 Lista de experiências
(1) Teste das características da bateria: 1) Parâmetros técnicos elétricos 2) Ligação da bateria em série e em paralelo
(2) Experiência do controlador de carga: 1) Experiência de proteção contra inversão de polaridade 2) Proteção do controlador contra sobrecarga da bateria 3) Experiência de proteção do controlador contra descarga excessiva da bateria 4) Experiência de proteção contra sobrecarga
(3) Experiência de teste de potência de trabalho do gerador
(4) Experiência de teste de tensão em circuito aberto da bateria fotovoltaica
(5) Experiência de teste de corrente de curto-circuito da bateria fotovoltaica
(6) Experiência de teste de potência de trabalho da bateria fotovoltaica
(7) Experiência de teste de potência máxima da bateria fotovoltaica sob diferentes condições de iluminação
(8) Experiência das características de saída da bateria fotovoltaica
(9) Experiência de princípio de controlo de carga da bateria fotovoltaica
(10) Experiência de proteção contra sobrecarga da bateria fotovoltaica (11) Experiência de ligação de baterias fotovoltaicas em série e em paralelo
(12) Experiência de princípio básico do inversor
(13) Experiência de teste de forma de onda de saída de um inversor simples
(14) Experiência de ligação de baterias fotovoltaicas em série e em paralelo
(15) Experiência de princípio básico do inversor
(16) Experiência de teste de forma de onda de saída de um inversor simples
(17) Experiência de acionamento de carga CA por inversor
