UOP4 Unidade de Extracção Sólido/Líquido - Equipamento Didáctico - Equipamento para Treino Vocacional - Equipamento para Laboratório de Mecânica dos Fluidos

I. Visão Geral do Produto
1.1 Visão Geral

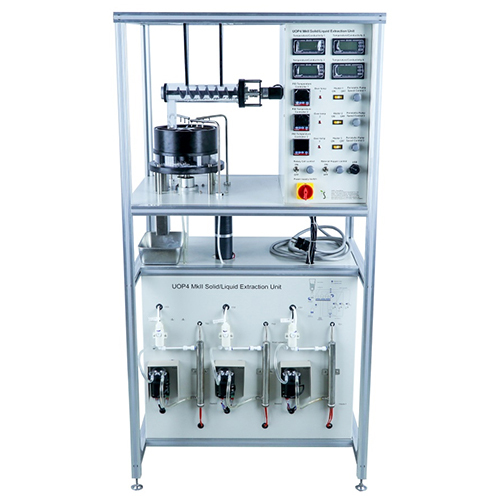

O dispositivo de extração sólido/líquido UOP4 MKII foi concebido para auxiliar os alunos na compreensão do princípio da extração sólido-líquido e na utilização de solventes especiais para extrair determinados componentes de sólidos ou líquidos. Este componente necessita de ser compatível com solventes especiais e pode ser combinado com a separação por solvente especial. Quando se utiliza este equipamento para a extração, é necessário saber claramente quais os componentes que necessitam de ser extraídos na experiência, qual o tipo de solvente necessário para a extração deste componente e evitar a introdução de outros componentes desnecessários. Na experiência de demonstração didática, o dispositivo de extração sólido/líquido UOP4 MKII utiliza partículas de polímero poroso (suporte sólido contendo KHCO3, que necessita de ser preparado previamente) como material de extração, sendo o componente a extrair o KHCO3 e o solvente de extração a água pura.
1.2 Características
(1) O dispositivo de extração sólido/líquido UOP4 MKII adota um design integrado, com as partes elétricas e mecânicas instaladas numa estrutura, o que garante segurança e fiabilidade, além de reduzir significativamente a dependência do equipamento em relação à área ocupada pela experiência.
(2) A experiência de demonstração do dispositivo de extração sólido/líquido UOP4 MKII utiliza materiais experimentais seguros (suporte sólido contendo KHCO3) e o solvente de extração é água pura.
(3) No projeto e processo de produção do dispositivo de extração sólido/líquido UOP4 MKII, são considerados e utilizados diversos materiais anticorrosivos para garantir uma maior fiabilidade e uma vida útil prolongada do equipamento.
II. Parâmetros de Desempenho
Potência de entrada: AC220V 50Hz
Peso: <200kg
Dimensões: 850mm*670mm*1750mm
Condições de funcionamento: temperatura ambiente -10℃～+40℃; Humidade relativa <85% (25℃)

III. Lista de Componentes e Introdução Detalhada
3.1 Parte principal
Número Nome
1 Estrutura experimental
2 Transportador helicoidal de funil
3 Mangueira de pulverização de solvente de 3 fases
4 Mangueira de pulverização de solvente de 2 fases
5 Mangueira de pulverização de solvente do 1º estágio
6 Módulo da unidade rotativa
7 Motor de acionamento do módulo da unidade rotativa
8 Caixa de extracção de sólidos
9 Bomba peristáltica
10 Canal de aquecimento do solvente
11 Aquecedor
12 Sensor de temperatura
13 Elétrodo de condutividade de carregamento rápido
3.2 Parte da caixa de alimentação
Número Nome
1 Módulo medidor de temperatura e condutividade
2 Módulo controlador de temperatura PID
3 Módulo indicador de sobreaquecimento
4 Botão de controlo da bomba peristáltica
5 Módulo interruptor de aquecimento
6 Interface USB
7 Botão de controlo de alimentação do funil
8 Botão de controlo da unidade rotativa
9 Interruptor de carga
3.3 Lista de configuração do equipamento
Número Nome Quantidade
Componente 1 Motor de acionamento do módulo da unidade rotativa 1
Componente 2 Motor de acionamento do transportador de alimentação 1
Componente 3 Elétrodo de condutividade de carregamento rápido 3
Componente 4 Bomba peristáltica 3
3.4 Acessórios
Número Nome Quantidade
1 KHCO3 2
2 Disco de software 1
3 Cabo USB 1
4 Partículas transportadoras sólidas 2
IV. Lista de Experiências
Experiência 1 Extração em lote de circuito aberto
Experiência 2 Extração em lote de circuito fechado
Experiência 3 Extração contínua num estágio
Experiência 4 Extração contínua em dois estágios
Experiência 5 Extração contínua em três fases
