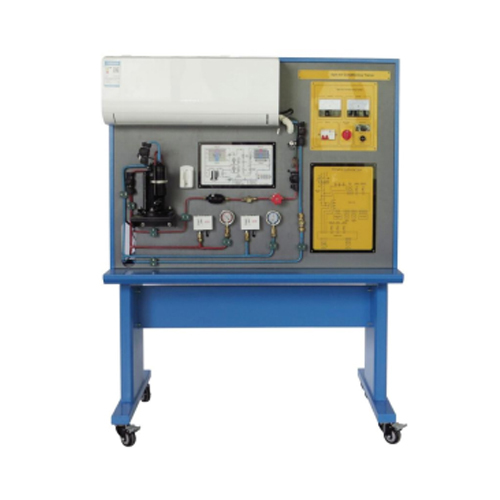

ZM6403 Equipamentos para formação em ar condicionado split, refrigeração, formação profissional e equipamentos didáticos.1. Introdução ao Equipamento
1.1 Visão Geral
O ar condicionado é um dispositivo que utiliza meios artificiais para ajustar e controlar a temperatura, a humidade, o caudal e outros parâmetros do ar ambiente num edifício ou estrutura. O ar condicionado tornou-se uma parte indispensável da vida moderna.
O princípio de refrigeração do ar condicionado é o seguinte: o compressor comprime o gás Freon em gás de alta temperatura e alta pressão, enviando-o para o condensador (unidade exterior) para dissipar o calor e transformar-se em gás Freon líquido à temperatura ambiente e a alta pressão. Assim, a unidade exterior liberta ar quente. O gás Freon líquido entra no evaporador (unidade interior) através do tubo capilar. O espaço aumenta repentinamente e a pressão diminui. O gás Freon líquido vaporiza e transforma-se em gás Freon de baixa temperatura, absorvendo uma grande quantidade de calor. O evaporador arrefece e o ventilador da unidade interior sopra o ar interior através do evaporador, libertando ar frio. O vapor de água no ar condensará em gotículas de água ao encontrar o evaporador frio e fluirá pelo tubo de água. É por isso que o ar condicionado descarrega água e, em seguida, o Freon gasoso regressa ao compressor para continuar a compressão e a circulação.
A plataforma de formação de ar condicionado split ZM6403 é um ar condicionado de refrigeração por compressor. A plataforma de formação pode demonstrar o princípio básico da refrigeração e fornecer formação de alta qualidade em competências de ar condicionado para alunos ou funcionários.
1.2 Características
(1) O produto possui uma excelente segurança, que se reflete especificamente na excelente fiabilidade de ligação à terra do equipamento elétrico e na indicação de proteção dos componentes de alta temperatura.
(2) O produto adota um design integrado e modular. O equipamento é relativamente pequeno e a divisão funcional é clara, tornando o princípio experimental mais claro e facilitando a aprendizagem.
(3) O produto utiliza excelentes materiais de fabrico para maximizar a vida útil e o ciclo de manutenção do equipamento.
(4) O produto possui uma estabilidade fiável e pode garantir a condução correta da experiência.
2. Parâmetros técnicos
Potência de entrada: monofásica trifásica AC230V 50~60Hz.
Dimensões: 1400mm*800mm*1780mm
Peso: <220kg
Condições de funcionamento: temperatura ambiente -10℃～+40℃; humidade relativa <85% (25℃).
Refrigerante: R410A
3. Lista de componentes e descrição detalhada
3.1 Componentes principais
Nº Nome
1 Unidade interior do ar condicionado
2 Base do comando à distância
3 Compressor
4 Filtro
5 Manómetro de alta pressão
6 Interruptor de controlo de alta e baixa pressão
7 Tubo capilar
8 Esquema esquemático da tubagem do equipamento
9 Visor de nível
10 Válvula de controlo de caudal
11 Manómetro de baixa pressão
12 Estrutura do equipamento
13 Rodízios da estrutura
3.2 Componentes elétricos
Nº Nome
1 Voltímetro
2 Amperímetro
3 Disjuntor
4 Chave de carga
5 Instrumento de visualização de temperatura
6 Seletor de temperatura
3.3 Lista de configuração do equipamento
Nº Nome Qtd.
Componente 1 Unidade interior do ar condicionado 1
Componente 2 Base do comando à distância 1
Componente 3 Compressor 1
Componente 4 Filtro 1
Componente 5 Manómetro de alta pressão 1
Componente 6 Interruptor de controlo de alta e baixa pressão 1
Componente 7 Tubo capilar 1
Componente 8 Esquema esquemático da tubagem do equipamento 1
Componente 9 Visor de nível 1
Componente 10 Válvula de controlo de caudal 1
Componente 11 Manómetro de baixa pressão 1
Componente 12 Estrutura do equipamento 1
Componente 13 Rodízios da estrutura 4
Componente 14 Unidade exterior do ar condicionado 1
Componente 15 Comando à distância 1
Componente 16 Voltímetro 1
Componente 17 Amperímetro 1
Componente 18 Disjuntor 1
Componente 19 Chave de carga 1
Componente 20 Instrumento de visualização da temperatura 1
Componente 21 Seletor de temperatura 1
3.4 Acessórios
Nº Nome Qtd.
1 comando à distância 1
4. Lista de experiências
Experiência 1: Compreender a utilização do equipamento elétrico da estação de treino de ar condicionado split ZM6403
Experiência 2: Compreender a utilização do comando remoto da estação de treino de ar condicionado split ZM6403
Experiência 3: Observar o fenómeno do visor da estação de treino de ar condicionado split ZM6403
Experiência 4: Utilizar o botão de seleção de temperatura da estação de treino de ar condicionado split ZM6403 para selecionar o valor da temperatura desejada
Experiência 5: Utilize a estação de treino de ar condicionado split ZM6403 para definir a temperatura de arrefecimento
