ZE3417 - Indicação para Trabalho Laboratorial no Curso "Centrais Elétricas" - Equipamento Educativo Escolar - Bancada de Treino Vocacional - Equipamento para Treino Elétrico
Centrais e subestações elétricas. Computador de bancada para execução. SiPS-SK

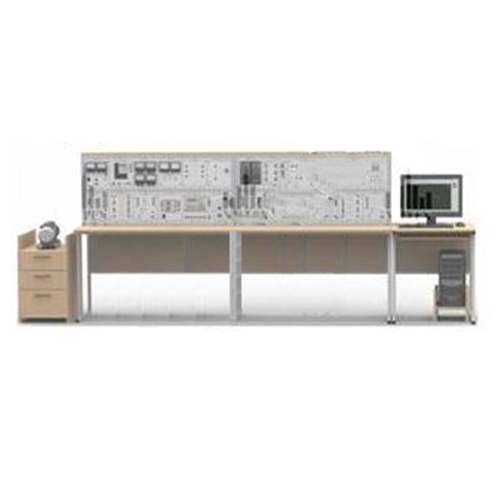

A bancada de laboratório é um modelo físico trifásico de um sistema de energia elétrica, contendo modelos de linhas de transmissão, transformadores de potência, um gerador síncrono, cargas ativas, indutivas e de motores, interruptores, uma rede trifásica, um reator linear, fontes de alimentação e instrumentos de medição.
Dimensões: 3600 x 1350 x 650 mm
Peso: no máximo 350 kg
Especificações:
Tensão de alimentação: 3 x 380 V
Frequência da tensão de alimentação: 50 Hz
Consumo de energia: no máximo 1000 VA
Composição:
Módulos: bancada de energia; rede trifásica; medidor de potência; multímetros; instrumentos de medição; velocímetro; inversor de frequência; transformadores monofásicos (2 unidades); linhas de transmissão (3 unidades); chaves (2 unidades); sincronização; unidade; carga ativa; carga indutiva; resistência de isolamento; resistência adicional; reator linear; contador de energia trifásico; Placa de E/S.
Unidade de máquina elétrica (motor assíncrono com rotor de gaiola de esquilo, máquina CA universal, encoder).
Computador pessoal.
Bancada de laboratório (2 unidades).
Secretária para computador.
Mesa de cabeceira com suporte para a unidade de máquina elétrica.
Software (CD).
Conjunto de fios de ligação e cabos de alimentação.
Descrição técnica da bancada de laboratório.
Orientações para a realização do trabalho laboratorial.
Lista de trabalhos laboratoriais:
1.º Ligar um gerador síncrono para funcionamento em paralelo com a rede e regular o seu modo de funcionamento em termos de potência ativa e reativa.
2.º Determinação da característica angular de um gerador síncrono.
3. Estudo da estabilidade estática de um gerador síncrono com curto-circuitos próximos.
4.º Estudo do funcionamento em regime permanente de um transformador de potência.
5.º Arranque e regulação da potência reativa do compensador síncrono.
6.º Arranque direto e com reator de um motor elétrico assíncrono.
7.º Arranque automático de um motor elétrico assíncrono.

Secção "Curtos-circuitos em instalações elétricas"
1. Registo e exibição da curva de corrente de um curto-circuito trifásico numa rede elétrica alimentada por uma fonte de potência quase infinita.
2.º Registo e visualização da curva de corrente de um curto-circuito trifásico numa rede elétrica alimentada por um gerador síncrono de potência limitada.
3.º Determinação da relação entre as correntes de curto-circuito de diferentes tipos quando ocorrem no mesmo ponto da rede, alimentada por uma fonte de potência quase infinita.
4.º Limitação da corrente de curto-circuito por divisão da rede.
5.º Limitação da corrente de curto-circuito com balastro de linha.
6.º Limitação da corrente de defeito à terra numa rede com ligação à terra efetiva do neutro, ligando à terra o neutro do transformador de potência.
7.º Limitação da corrente de defeito à terra numa rede com ligação à terra efetiva do neutro, ligando o balastro ao neutro do transformador.
Secção "Monitorização de isolamentos em instalações elétricas com baixa corrente de defeito à terra"
1.º Controlo do isolamento pelo método dos três voltímetros.
2.º Alarme de falta à terra não seletivo.
Secção "Modos de Neutro em Instalações Elétricas"
1. Modelação à escala real dos modos de neutro numa instalação elétrica, alterando a reatância indutiva do reator no neutro do transformador e eliminando as dependências desta resistência na corrente de um curto-circuito monofásico estável, nas tensões da fase intacta e no neutro do transformador.
2. Modelação à escala real dos modos de neutro numa instalação elétrica, alterando a resistência do resistor no neutro do transformador e eliminando as dependências desta resistência na corrente de um curto-circuito monofásico estável, nas tensões da fase intacta e no neutro do transformador.
3.º Eliminação das dependências das tensões de fase e da corrente de um curto-circuito monofásico estável na resistência ativa no ponto do circuito no modo de neutro isolado da instalação elétrica.
4. Determinação das dependências das tensões de fase, da tensão neutra do transformador de terra e da corrente de um curto-circuito monofásico estável em função da resistência ativa no ponto do circuito no modo de neutro compensado da instalação elétrica.
5. Determinação das dependências das tensões de fase, da tensão neutra do transformador de terra e da corrente de um curto-circuito monofásico estável em função da resistência ativa no ponto de curto-circuito numa rede com terra resistiva do neutro.
Secção "Medições elétricas"
1. Medição de corrente e tensão alternadas quando ligado diretamente ao circuito de alimentação de uma carga elétrica.
2.º Medição da potência aparente de uma corrente alternada monofásica com um voltímetro e um amperímetro ligados diretamente.
3.º Medição de potência ativa, reativa e fator de potência utilizando um wattímetro, um voltímetro e um amperímetro ligados diretamente.
4.º Medição da energia CA de corrente alternada trifásica utilizando um medidor de energia elétrica.
5. Medição da energia reativa da corrente alternada trifásica com recurso a um contador de energia elétrica.
