ZE3419 - Equipamento para Formação Eléctrica em Laboratório, Curso de Formação Profissional.Descrição
A bancada de laboratório foi concebida para a realização de trabalhos laboratoriais em universidades e instituições de ensino técnico de nível secundário para o estudo da “Alimentação Elétrica de Empresas Industriais”, “Sistemas e Redes Elétricas”, etc.
O objeto de estudo é o modelo de linha de transmissão numa carga ativo-indutiva com a possibilidade de adição de conectores de balanceamento.

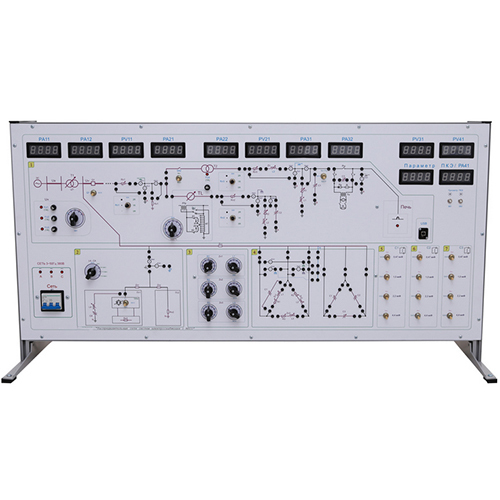

Estruturalmente, a bancada é constituída por um corpo no qual estão montados parte do equipamento elétrico, o sistema de medição por microprocessador, o painel frontal e a mesa integrada.
O corpo da bancada contém:
transformadores abaixadores;
regulador de tensão por tiristor (TVR);
bloco de resistências de carga;
unidade de condensadores;
reguladores de tensão;
bloco de lâmpadas incandescentes 220V, 15W, 15 lâmpadas;
autotransformador de potência baseado no OCM1-0.1;
módulo do sistema de medição por microprocessador.
O módulo do sistema de medição por microprocessador permite medições multicanal nas três fases com a exibição dos valores de corrente e tensão medidos em indicadores digitais. O conjunto de parâmetros medidos é suficiente para o estudo eficaz de processos em sistemas elétricos sem a necessidade de ligar a bancada ao computador.
A ligação do computador à bancada (USB) e a utilização do software fornecido permite visualizar oscilogramas de corrente e tensão em cada uma das três fases, tanto em processos estáticos como transitórios. Esta atividade contribui significativamente para aumentar a qualidade dos conhecimentos adquiridos durante o trabalho laboratorial.
O painel frontal exibe os circuitos elétricos dos objetos em estudo. Todos os circuitos apresentados no painel estão divididos em grupos de acordo com o tema do trabalho. Orifícios para ligações, indicadores de dispositivos digitais, equipamentos de comutação e controlos que permitem alterar os parâmetros de funcionamento estão montados no painel.
Os controlos no painel frontal da bancada incluem:
o interruptor do bloco de lâmpadas incandescentes (carga), que permite definir vários modos de funcionamento do circuito trifásico;
interruptores da caixa de capacitância que permitem alterar a capacitância entre 0 e 31 microfarads com incrementos de 1 microfarad;
a montagem do circuito do objeto em estudo utilizando jumpers unificados, permitindo a montagem de circuitos de forma organizada e visível. Os trabalhos laboratoriais podem ser realizados tanto manualmente como em modo interativo com o computador. Existe a possibilidade de montar circuitos personalizados utilizando jumpers de diferentes comprimentos e alternando entre os canais de medição do sistema de medição por microprocessador MPMS.
O software e o manual do utilizador acompanham a bancada de laboratório:
programa para testar os conhecimentos dos alunos antes da realização dos trabalhos. São avaliados tanto o conhecimento teórico como a compreensão do conteúdo do trabalho laboratorial. O nível de conhecimento de cada aluno é classificado.
software para o complexo de medição;
um conjunto completo de documentos metodológicos e técnicos para o corpo docente.
O software MPMS permite:
exibir até 21 canais de medição num conjunto de eixos de coordenadas, com ajuste individual dos parâmetros de escala verticalmente para cada canal e horizontalmente para todos os canais;
construir figuras de Lissajous para dois canais de medição quaisquer;
analisar o espectro de qualquer canal de medição;
medir a frequência do sinal num dos sinais;
calcular as componentes de potência ativa e reativa, potência total e fator de potência;
guardar o ficheiro de dados do buffer para análises posteriores;
exportar oscilogramas em formatos gráficos;
Atribuição de parâmetros do DAC. O DAC permite a formação de sinais sinusoidais, delta e retangulares.
A bancada foi concebida para os seguintes trabalhos laboratoriais:
1.º Medição da qualidade da energia elétrica com recurso a um computador pessoal.
2.º Determinação do efeito da flutuação de tensão na potência consumida pela carga.
3.º Controlo de tensão em contracorrente.
4.º Controlo de tensão por compensação reativa shunt utilizando banco de condensadores.
5.º Controlo de tensão por compensação reativa série utilizando um banco de condensadores.
6.º Redução da geração de harmónicos superiores pela substituição de um retificador de meia onda por um retificador de onda completa num circuito de potência de carga de corrente contínua.
7.º Compensação de harmónicos superiores com a utilização de um dispositivo de compensação de filtros.
8.º Medição dos parâmetros de regime estacionário de transformadores.
9.º Medição dos parâmetros de regime permanente de linhas de transporte de energia.
10. Medição dos parâmetros de regime permanente de redes de distribuição de energia em circuito aberto.
11. Efeito da compensação de potência reactiva com a utilização de um banco de condensadores nos parâmetros de estado estacionário de uma rede de distribuição de energia em circuito aberto.
Características técnicas do suporte
Alimentação: 3~380V/220V, 50Hz
Consumo de energia: 300W
Dimensões gerais da versão de mesa:
Largura: 1310 mm
Altura: 680 mm
Profundidade: 600 mm
Peso: 60 kg
Características técnicas do MPMS
Número de ADC com isolamento galvânico: 3 unidades
Número de canais num ADC: 7 unidades
Taxa de amostragem do ADC:
1 MHz
Número de canais do DAC:
1 unidade Amplitude do sinal DAC, até ±5 V
Taxa de amostragem do DAC: 1 MHz
Gama de tensão medida: De ±0,1 V até ±750 V
Gama de corrente medida: De ±500 μA até ±10 A
Precisão das medições: até 0,5%
Conjunto completo de redes de distribuição em sistemas de fornecimento de energia elétrica com MPMS
bancada de laboratório;
software;
