SR-AF302 Túnel de Vento Supersónico - Equipamento Didático para o Ensino Profissional - Equipamento para Laboratório de Mecânica dos Fluidos

1. Descrição

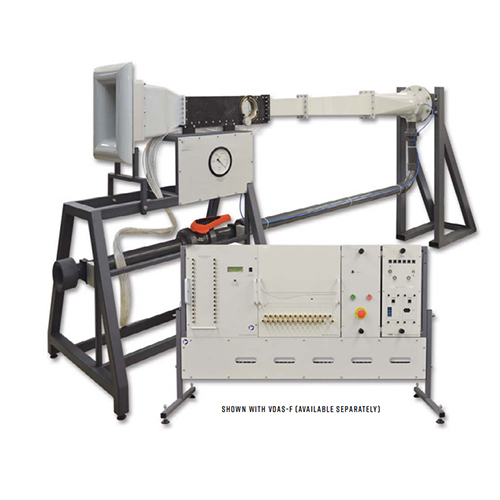

Um túnel de vento supersónico de funcionamento contínuo por sucção, para investigações de escoamento de ar subsónico e supersónico. Permite também aos alunos estudar o fluxo de ar em duas dimensões em torno de modelos aerodinâmicos. Uma estrutura para o instrumento (fornecida) suporta uma unidade de controlo remoto que controla uma bomba de vácuo de alta capacidade (fornecida). A bomba cria baixa pressão a jusante da secção de trabalho para aspirar o ar para o interior do túnel de vento. Uma conduta de derivação, com uma válvula operada manualmente, permite ao operador reduzir o caudal de ar através da secção de trabalho, sem perturbar a qualidade do caudal de ar principal. Isto é útil para arranque e encerramento e para testes subsónicos. A secção de trabalho do túnel de vento é um bocal convergente-divergente com uma parte superior ("revestimento" removível). O formato do revestimento controla a velocidade máxima do ar na parte divergente da secção de trabalho. Estão incluídos três revestimentos de formatos diferentes.
Uma seleção de modelos está incluída com o equipamento (um deles possui tomadas de pressão) para experiências em escoamento bidimensional. Estes encaixam no "portal" da secção de trabalho, alinhados com ambas as janelas. Um mecanismo de engrenagem permite aos alunos ajustar o ângulo de incidência dos modelos. Um codificador funciona com o VDAS opcional para medir o ângulo do modelo.
As tomadas de pressão ao longo da secção de trabalho ligam-se a um painel "simulador" e a uma unidade de visualização de múltiplas pressões na estrutura do instrumento. A unidade de visualização mostra as pressões nas tomadas de pressão. O visor inclui sensores de pressão calibrados para medir as pressões em relação à atmosfera. Mostra também as pressões em um dos modelos. Um manómetro analógico mede e apresenta a aspiração da bomba (pressão de referência do túnel). Esta linha de pressão também se liga ao visor de múltiplas pressões para aquisição de dados.
O equipamento funciona com o nosso Sistema Versátil de Aquisição de Dados (VDAS®) opcional e pode ser ligado de forma rápida e cómoda a uma unidade de interface de montagem em estrutura (VDAS-F, não incluída). A utilização do VDAS® permite a captura, monitorização, exibição, cálculo e geração de gráficos precisos e em tempo real de todos os parâmetros relevantes num computador adequado (computador não incluído). O túnel de vento inclui janelas transparentes na secção de trabalho. Estas são de vidro ótico de alta qualidade, adequadas para utilização com o aparelho Schlieren opcional (AF302a, disponível em separado), permitindo a exibição e gravação de imagens de fluxos de alta velocidade.

2. Especificações
Estamos empenhados num programa de melhoria contínua; por conseguinte, reservamo-nos o direito de alterar o design e as especificações do produto sem aviso prévio. Dimensões e peso da bomba de vácuo (incluindo a cobertura):
Dimensões líquidas (montada): 1800 mm x 1800 mm x 1500 mm, mais um silenciador com uma altura aproximada de 2600 mm; 1750 kg
Embalado: 7,44 m³ e 1970 kg
Dimensões e peso do túnel de vento:
Dimensões líquidas (montado): 4000 mm de comprimento x 900 mm de largura x 1600 mm de altura; 209 kg
Embalado: Aproximadamente 6,5 m³; 250 kg
Secção de trabalho
Secção completa: 25,4 mm de largura, 101,6 mm de altura e 647 mm de comprimento
Janela de visualização: 106,1 mm de altura e 106,1 mm de largura
Velocidades do ar:
São fornecidos revestimentos intercambiáveis ​​para proporcionar velocidades nominais de ar na secção de trabalho de:
• Mach 1,8
• Mach 1,4
• Subsónico
Modelos (incluídos):
• Cunha simples de 5 graus
• Cunha dupla de 7 graus
• Cunha dupla de 10 graus
• Cunha dupla de 10 graus com duas tomadas de pressão.
Ajuste dos modelos:
Nominalmente ± 10 graus
Instrumentos:
• Placa de entrada do codificador angular para VDAS-F
• Codificador angular
• Visor de pressão de 32 vias
• Módulo de simulação de pressão
• Pressão de saída – manómetro mecânico e transdutor eletrónico
• Pressão de alimentação – manómetro mecânico
