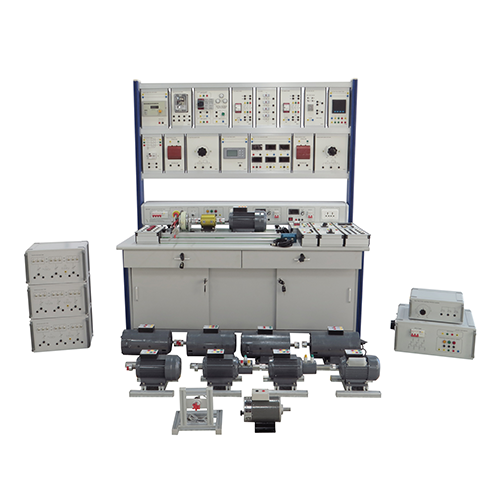

Bancada de formação ZE3162T para estudo de motores elétricos, bancada de formação escolar, equipamento de laboratório escolar, equipamento educativo para formação em eletricidade.1 Visão Geral do Produto
1.1 Visão Geral
O dispositivo de treino inclui vários tipos de motores de indução e componentes de controlo industrial. Através de experiências relevantes, os alunos podem familiarizar-se com as características de funcionamento dos motores CA, motores CC e transformadores, dominar os princípios e métodos de controlo e desenvolver os conhecimentos e as competências correspondentes. É adequado para o ensino e avaliação de formação de competências em faculdades vocacionais superiores, faculdades técnicas, escolas vocacionais de nível secundário e escolas técnicas.
1.2 Características
(1) A plataforma de treino adota uma estrutura de coluna de perfil em alumínio, com um design simples e elegante. As rodas universais são instaladas na parte inferior, permitindo uma movimentação flexível e o ajuste da altura de acordo com as condições do terreno. O instrumento de medição e a fonte de alimentação para treino estão integrados numa caixa suspensa, facilitando a utilização e evitando danos.
(2) Diversos tipos de motores, totalmente equipados, podem ser utilizados em combinação.
(3) A combinação de software e hardware permite atender ao conteúdo de formação de diversos cursos.
(4) A plataforma de formação possui um bom sistema de proteção de segurança.
2 Parâmetros de Desempenho
Potência de entrada: sistema trifásico de cinco fios, AC380V±10%, 60Hz
Peso: <300kg
Condições de funcionamento: Temperatura ambiente -10℃～+40℃, humidade relativa <85% (25℃)
Dimensões: 1680mm×880mm×2040mm
Capacidade da máquina: <2KVA
3 Lista de Componentes e Descrição Detalhada
3.1 Parte principal
Número Nome
1 Parte da caixa de selecção
2 Parte da bagagem de mão
3 Parte do motor
4 Corpo do equipamento
5 Parte da caixa de alimentação
3.2 Parte da caixa de alimentação
Número Nome
1 Fonte de alimentação total --- Disjuntor diferencial residual 4P
2 Unidade de paragem de emergência
3 Chave seletora
4 Unidade de saída CA trifásica AC380V
5 Seis tomadas vazias
6 Unidade de saída de alimentação CC 0-220V 1A
7 Unidade de saída de alimentação CC 0-220V 10A Unidade de saída
8 Seis tomadas vazias
3.3 Lista de configuração do equipamento
Número Nome Quantidade
Componente 1 Reóstato de campo do motor de corrente contínua 1
Componente 2 Reóstato de arranque do motor CC 1
Componente 3 Reóstato de arranque do rotor do motor de anéis deslizantes 1
Componente 4 Caixa de carga resistiva 1
Componente 5 Banco de carga indutiva 1
Componente 6 Caixa de carga capacitiva 1
Componente 7 Módulo de proteção do motor 1
Componente 8 Módulo de fusíveis (5A) 1
Componente 9 Módulo de comutação de alta e baixa velocidade 1
Componente 10 Módulo de alimentação CA 0-450V 1
Componente 11 Arranque estrela-triângulo 1
Componente 12 Módulo de inspeção ligado à rede 1
Componente 13 Módulo de relé de verificação de sincronização 1
Componente 14 Módulo transformador de tensão 2
Componente 15 Módulo retificador 1
Componente 16 Módulo de medição de tensão e corrente 1
Componente 17 Módulo de luz indicadora 1
Componente 18 Módulo de botões 1
Componente 19 Módulo de Controlo do Travão a Pó Magnético 1
Componente 20 Módulo de Contador Multifunções Trifásico 1
Componente 21 Módulo de contactor CA 3
Componente 22 Módulo de Relé Temporizador 1
Componente 23 Módulo de Instrumento de Exibição de Velocidade 1
Componente 24 Módulo de Instrumentos de Exibição de Binário e Velocidade 1
Componente 25 Encoder Rotativo 1
Componente 26 Motor de Derivação CC 1
Componente 27 Motor CC Série 1
Componente 28 Motor CC de Excitação Composta 1
Componente 29 Motor Assíncrono Trifásico de Gaiola de Esquilo 1
Componente 30 Motor Assíncrono Trifásico de Duas Velocidades 1
Componente 31 Motor Síncrono Trifásico de Excitação CA 1
Componente 32 Motor Monofásico com Condensador 1
Componente 33 Motor Universal CA/CC 1
Componente 34 Motor Assíncrono Trifásico com Bobine 1
Componente 35 Motor Monofásico de Repulsão 1
Componente 36 Dispositivo de medição de binário 1
3.4 Acessórios
Número Nome Quantidade
1 Cabo elétrico de segurança preto de 4 mm 10 unid.
2 Cabo elétrico de segurança azul de 4 mm 11 unid.
3 Cabo elétrico de segurança vermelho de 4 mm 10 unid.
4 Cabo elétrico de segurança amarelo de 4 mm 11 unid.
5 Cabo elétrico de segurança verde de 4 mm 10 unid.
6 Cabo elétrico de segurança bicolor de 4 mm 5 unid.
7 Terminal amarelo de 4 mm 1 unid.
8 Terminal verde de 4 mm 1 unid.
9 Terminal vermelho de 4 mm 1 unid.
10 Fusível de 5 A 3 unidades
11 Multímetro digital 1 conjunto
12 Tacómetro portátil 1 unidade
13 Mesa de deteção de fase 1 unidade
4 Lista de experiências
Experiência 1: Experiência com motor CC shunt
Experiência 2: Experiência com motor de corrente contínua série
Experiência 3: Experiência com motor CC composto
Experiência 4: Motor assíncrono trifásico de gaiola de esquilo Experiência 5: Experiência com motor assíncrono de bobina trifásico
Experiência 6: Experiência com motor síncrono de excitação CA trifásico
Experiência 7: Experiência com motor trifásico de duas velocidades
Experiência 8: Experiência com motor de condensador monofásico
Experiência 9: Experiência com motor universal CA e CC
Experiência 10: Experiência de medição de binário, velocidade e potência de um motor assíncrono CA trifásico
