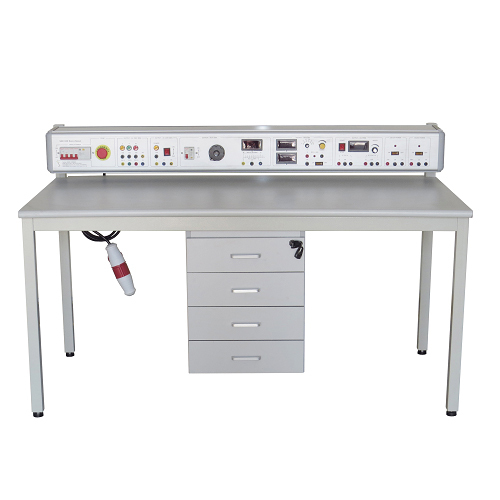

Bancada de trabalho SR6132E para equipamentos de ensino profissional, laboratório escolar e formação em eletricidade.1 Visão Geral do Produto
1.1 Visão Geral
Este dispositivo de treino inclui vários tipos de motores de indução e componentes de controlo industrial. Através de experiências relevantes, poderá familiarizar-se com as características de funcionamento dos motores CA, motores CC e transformadores, dominar os seus princípios e métodos de controlo e cultivar o conhecimento e as competências correspondentes dos alunos. É adequado para o ensino e avaliação de formação de competências de cursos relacionados em escolas técnicas, profissionais e de ensino secundário.
1.2 Características
(1) A plataforma de formação adota uma estrutura de coluna de perfil de alumínio, e o instrumento de medição e a fonte de alimentação para formação estão instalados de forma integrada, o que facilita a utilização e evita danos.
(2) O motor está totalmente equipado e pode ser utilizado em combinação para complementar o conteúdo de formação de vários cursos.
(3) A plataforma de formação possui um bom sistema de proteção de segurança.
2 Parâmetros de desempenho
(1) Alimentação elétrica: sistema trifásico de cinco fios 380V±10% 50Hz
(2) Dimensões: 1500*800*940
(3) Potência total: <1,5KVA
(4) Peso: <150kg
(5) Condições de funcionamento: temperatura ambiente -10℃～+40℃, humidade relativa <85% (25℃)
3 Composição do produto
3.1 Painel de controlo
O painel de controlo de potência adota um painel de perfil em liga de alumínio, com estrutura de caixa fechada, e está ligado à prateleira inferior como um todo.
3.2 Mesa de formação
A mesa de treino é suportada por colunas de perfil em alumínio e possui rodízios universais com travões. O tampo da mesa é fabricado em substrato de alta densidade com 25mm de espessura e a superfície é revestida com uma placa à prova de fogo de alta temperatura e alta pressão. Está equipada com gavetas de quatro secções com guia. A estrutura é firme e esteticamente agradável.
3.3 Configuração da Caixa de Alimentação
1- Disjuntor
2- Botão de paragem de emergência
3- Saída de alimentação CA 380 V
4- Saída de alimentação CA 220 V
5- Saída CA 0-250 V
6- Saída CC 0-30 V
7- PWM CC
8- Fonte de alimentação CC 12 V
9- Fonte de alimentação CC 24 V
3.4 Dispositivos Complementares
(1) Diversas linhas de teste K4
(2) Bancada experimental
